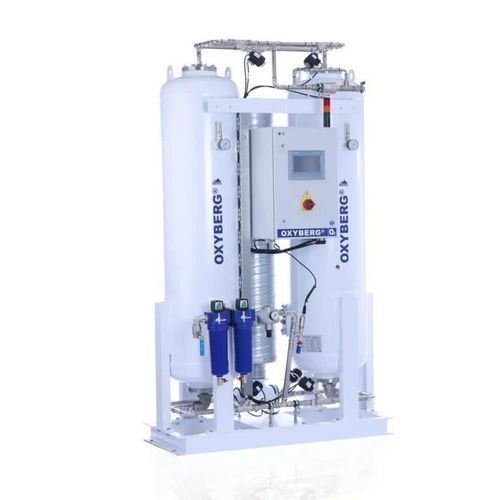

Генератор кислорода с высокой концентрацией OXYBERG®

PSAнепереноснойна легкой тележке на катках

Обзор
PSA-генераторы кислорода OXYBERG® производят кислород на месте из сжатого воздуха с настраиваемой чистотой 90 %–95 % и производительностью от 1,5 до 197,4 Nm³/h в 18 размерах. Блоки поставляются на шасси (skid) для подключения к локальной системе сжатого воздуха, заменяя поставки в баллонах и резервуары с жидким кислородом при локальном контроле чистоты, расхода и выходного давления. Разработано и изготовлено в Германии. Стандартные изнашиваемые детали — коммерчески доступные. Гарантия: 3 года стандартно, до 5 лет по сервисному контракту.

Ключевые характеристики / сертификаты
Made in Germany
PED 2014/68/EU · Notified Body NB 2912
Диапазон чистоты кислорода: 90 % – 95 %

Краткое описание технологии
PSA (Pressure Swing Adsorption) отделяет кислород от сжатого воздуха без химических реакций и криогенной очистки. Сжатый воздух при 5–10 bar проходит через цеолитовую молекулярную решётку, которая адсорбирует азот, CO2 и оставшуюся влагу; кислород (с небольшой долей аргона) проходит в буферный бак. Сброс давления регенерирует решётку; непрерывный вход — сжатый воздух, непрерывный выход — кислород выбранной чистоты (90–95 %). Наличие аргона задаёт практический предел около 95 % для PSA.

Пять этапов PSA-цикла

• Адсорбция (Башня A): Обработанный сжатый воздух поступает в адсорбер при 5–10 bar; цеолит удерживает азот/CO2/влагу, кислород выходит в буферный бак.
• Выравнивание давления (A → B): Часть потока кислорода из башни A предварительно нагнетает башню B, экономя сжатый воздух и ускоряя переключение.
• Десорбция (Башня B): Башня B сбрасывается до атмосферного давления, адсорбированный азот выпускается в атмосферу.
• Промывка (Башня B): Небольшой обратный поток кислорода вымывает остаточный азот из башни B.
• Переключение: Башня B принимает производство, пока башня A регенерируется; башни чередуются обычно каждые 60–120 секунд для непрерывной подачи кислорода.

Особенности и преимущества

• Пять настраиваемых уровней чистоты: 90 %, 92 %, 93 %, 94 %, 95 % (задаются в контроллере). При увеличении чистоты уменьшается производительность для той же модели.
• Масштабируемая линейка из 18 размеров, покрывающая 1,5–197,4 Nm³/h O₂.
• Стандартные изнашиваемые детали (фильтры, клапаны, цеолит) доступны на открытом рынке, что исключает зависимость от фирменных запчастей.
• Цикл оптимизирован для защиты ресурса решётки; для длительного срока службы требуется чистый, сухой, безмасляный воздух.
• Инжиниринг, системная интеграция и глобальный сервис от производителя; типичный срок окупаемости по сравнению с жидким кислородом — 2–3 года (в зависимости от бизнес-кейса).

Матрица моделей / производительность (O₂-выход / потребление сжатого воздуха; все значения в Nm³/h; рабочее давление 5–10 bar)
Модель | 90% (O₂ / Сжатый воздух) | 92% (O₂ / Сжатый воздух) | 93% (O₂ / Сжатый воздух) | 94% (O₂ / Сжатый воздух) | 95% (O₂ / Сжатый воздух)
OXYBERG® 500 | 2.1 / 23.1 | 1.9 / 20.9 | 1.7 / 18.7 | 1.6 / 17.6 | 1.5 / 16.5
OXYBERG® 600 | 2.9 / 31.9 | 2.6 / 28.6 | 2.4 / 26.4 | 2.3 / 25.3 | 2.2 / 24.2
OXYBERG® 700 | 4.9 / 53.9 | 4.5 / 49.5 | 4.2 / 46.2 | 3.9 / 42.9 | 3.8 / 41.8
OXYBERG® 800 | 6.1 / 67.1 | 5.7 / 62.7 | 5.5 / 60.5 | 5.2 / 57.2 | 4.9 / 53.9
OXYBERG® 900 | 9.2 / 101.2 | 8.5 / 93.5 | 8.2 / 90.2 | 7.7 / 84.7 | 7.3 / 80.3
OXYBERG® 1000 | 12.4 / 136.4 | 11.6 / 127.6 | 11.1 / 122.1 | 10.5 / 115.5 | 10.1 / 111.1
OXYBERG® 1100 | 13.8 / 151.8 | 13.3 / 146.3 | 12.8 / 140.8 | 12.4 / 136.4 | 12.1 / 133.1
OXYBERG® 1200 | 18.9 / 207.9 | 18.1 / 199.1 | 17.4 / 191.4 | 16.8 / 184.8 | 15.9 / 174.9
OXYBERG® 1300 | 24.8 / 272.8 | 23.3 / 256.3 | 22.1 / 243.1 | 21.1 / 232.1 | 20.3 / 223.3
OXYBERG® 1400 | 33.8 / 371.8 | 33.2 / 365.2 | 31.4 / 345.4 | 30.1 / 331.1 | 28.8 / 316.8
OXYBERG® 1500 | 44.6 / 490.6 | 43.1 / 474.1 | 41.6 / 457.6 | 40.5 / 445.5 | 39.1 / 430.1
OXYBERG® 1600 | 55.3 / 608.3 | 53.2 / 585.2 | 51.3 / 564.3 | 49.6 / 545.6 | 48.2 / 530.2
OXYBERG® 1700 | 65.8 / 723.8 | 64.4 / 708.4 | 62.1 / 683.1 | 61.4 / 675.4 | 59.8 / 657.8
OXYBERG® 1800 | 89.2 / 981.2 | 86.2 / 948.2 | 83.2 / 915.2 | 81.0 / 891.0 | 78.2 / 860.2
OXYBERG® 1900 | 110.6 / 1,216.6 | 106.4 / 1,170.4 | 102.6 / 1,128.6 | 99.2 / 1,091.2 | 96.4 / 1,060.4
OXYBERG® 2000 | 131.6 / 1,447.6 | 128.8 / 1,416.8 | 124.2 / 1,366.2 | 122.8 / 1,350.8 | 119.6 / 1,315.6
OXYBERG® 3000 | 165.9 / 1,824.9 | 159.6 / 1,755.6 | 153.9 / 1,692.9 | 148.8 / 1,636.8 | 144.6 / 1,590.6
OXYBERG® 4000 | 197.4 / 2,171.4 | 193.2 / 2,125.2 | 186.3 / 2,049.3 | 184.2 / 2,026.2 | 179.4 / 1,973.4

Характеристики / технические спецификации

• Чистота: 90 % – 95 %.
• Поток O₂ (продуктовый газ): 1,5 – 197,4 Nm³/h в зависимости от модели.
• Потребление компрессорного воздуха: 16,5 – 2 171,4 Nm³/h в зависимости от модели и чистоты.
• Рабочее давление: 5 – 10 bar.
• Семейство моделей: 18 размеров (OXYBERG® 500–4000).
• Время цикла: типично 60–120 с на башню при попеременной работе двух башен.
• Пять настраиваемых уровней чистоты через контроллер (90/92/93/94/95 %).
• Стандартные изнашиваемые детали на открытом рынке (фильтры, клапаны, цеолит).
• Разработка и производство в Германии; оценка соответствия PED 2014/68/EU (Modules B + D), NB 2912.
• Гарантия: 3 года стандартно, до 5 лет по сервисному контракту.
• Типичное соотношение сжатого воздуха к кислороду: ~11 м³ сжатого воздуха на 1 м³ кислорода (ориентировочно по диапазону).
