Инертный генератор азота NITROBERG®

сухойдля использования высокой чистотысверхчистый

Обзор

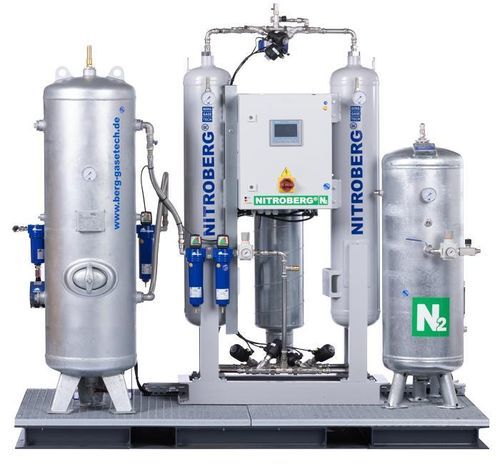

Система генерации азота, смонтированная на скиде, представляет собой полный локальный источник азота, поставляемый как предварительно собранный, предельно проводаемый и заводски протестированный скида. Пакет объединяет подачу и обработку сжатого воздуха, NITROBERG® PSA-генератор азота и буферный сосуд N₂, обеспечивая готовое к эксплуатации решение. Серия plug-and-play охватывает NITROBERG® 500–1000. Проектирование и производство: Berg GaseTech (Krefeld), обслуживание внутри BERG Group.

Ключевые сертификаты и показатели

• PED 2014/68/EU · NB 2912
• Чистота N₂: 97 % – 99,999 % (настраиваемая)
• Plug-and-play скида: предварительная сборка, предварительная проводка, заводские испытания

Состав пакета
Стандартный скида включает все компоненты для производства и подачи азота на месте. Типичные элементы:

• Винтовой компрессор (опция: KOMPBERG®)
• Водоотделитель с Bekomat
• Ресивер для сжатого воздуха (влажный)
• Предварительный фильтр (PUREBERG®)
• Осушитель DRYBERG® холодильный или адсорбционный
• Тонкий фильтр
• Супертонкий фильтр (PUREBERG®, безмасляный)
• Башня с активированным углём
• Пылевой фильтр
• Ресивер для сжатого воздуха (сухой)
• NITROBERG® PSA-генератор азота (ядро системы)
• Ресивер сжатого азота (буфер N₂)
• Регулятор расхода/давления и фильтр для азота

Plug-and-play конфигурации
Шесть предварительно спроектированных конфигураций для типичных задач. Примеры расходов N₂ при 99 %:

• NITROBERG® 500 — 7,1 Nm³/h · сосуд N₂ 90 L · ресивер воздуха 150 L
• NITROBERG® 600 — 12,8 Nm³/h · сосуд N₂ 90 L · ресивер воздуха 150 L
• NITROBERG® 700 — 19,9 Nm³/h · сосуд N₂ 150 L · ресивер воздуха 150 L
• NITROBERG® 800 — 28,4 Nm³/h · сосуд N₂ 250 L · ресивер воздуха 350 L
• NITROBERG® 900 — 43,7 Nm³/h · сосуд N₂ 350 L · ресивер воздуха 500 L
• NITROBERG® 1000 — 59,6 Nm³/h · сосуд N₂ 500 L · ресивер воздуха 500 L

Преимущества

• Единая монтажная площадка на скиде с усиленным стальным каркасом, алюминиевыми настилами и пазами для вил погрузчика для упрощения размещения.
• Сокращение времени ввода в эксплуатацию за счёт заводской сборки трубопроводов, электропроводки и логики управления.
• Опциональная интеграция компрессора (KOMPBERG®) или подключение к существующей системе сжатого воздуха.
• Единая ответственность поставщика за проектирование, поставку, ввод в эксплуатацию и сервис на протяжении всего жизненного цикла внутри BERG Group.
• Поставляется полный пакет документации: сборочные чертежи, P&ID, электрические схемы, эксплуатационно-ремонтная документация и списки запасных частей.

Применения
Лаборатории и масс-спектрометрия, упаковка пищевой продукции и MAP, химические процессы (инертирование, продувка, барботаж), операции в нефтегазовой отрасли, инертирование в аэрокосмической отрасли и средние промышленные потребности в азоте. Для больших объёмов применяются инженерные контейнерные установки вне диапазона plug-and-play.

Технические характеристики

• Семейство продукции: NITROBERG® plug-and-play (500–1000).
• Чистота N₂: 97 % – 99,999 % (настраиваемая).
• Типичные расходы N₂ @99 %: 7,1 / 12,8 / 19,9 / 28,4 / 43,7 / 59,6 Nm³/h (500→1000).
• Объёмы буферных сосудов N₂: 90 L–500 L в зависимости от конфигурации.
• Объёмы ресиверов воздуха: 150 L–500 L в зависимости от конфигурации.
• Включённая подготовка воздуха: многоступенчатая фильтрация (PUREBERG®), осушитель DRYBERG® (холодильный или адсорбционный), активированный уголь, тонкая и супертонкая фильтрация.
• Опции: интеграция KOMPBERG® компрессора или подключение к существующей системе сжатого воздуха.
• Скид: предмонтаж труб, предмонтаж проводки, заводские испытания; предусмотрены прорези для вил погрузчика.
• Стандарты: указана PED 2014/68/EU (модуль B); окончательное CE-обозначение зависит от конфигурации и процедуры оценки соответствия.
• Документация полного объёма поставляется; стандартная гарантия три года, возможное продление до пяти лет по договору сервисного обслуживания.
