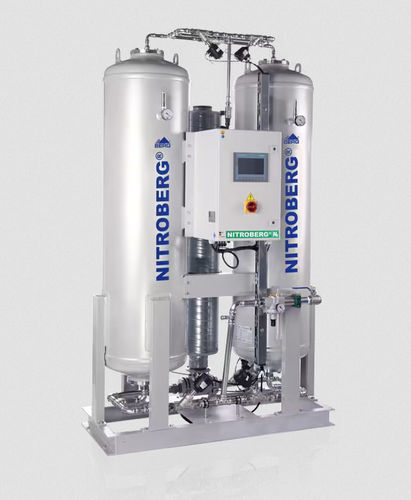

Сверхчистый генератор азота NITROBERG®

для использования высокой чистотысверхчистыйлабораторный

Обзор Производство азота на месте непосредственно из сжатого воздуха. Линейка продукции NITROBERG® включает 18 моделей, охватывающих восемь уровней чистоты — от 97 % до 99,999 % — и производительность от 1,2 до 1 709,1 Нм³/ч. Системы разработаны и изготовлены в Германии и прошли оценку соответствия требованиям директивы PED 2014/68/EU (NB 2912). Принцип работы Генерация азота на месте производства осуществляется путем отделения азота от атмосферного воздуха с использованием сжатого воздуха заказчика в качестве сырья. Двумя распространёнными технологиями разделения являются адсорбция с переменным давлением (PSA) и системы с полыми волокнами. Генераторы NITROBERG® используют технологию PSA во всём диапазоне чистоты от 97 % до 99,999 %. В системах PSA сжатый воздух проходит через углеродные молекулярные сита, которые преимущественно адсорбируют кислород; чередование адсорберных камер и цикл сброса давления/регенерации обеспечивают непрерывную подачу азота. Технология PSA позволяет достигать степени чистоты до 99,999 %, тогда как мембранные системы, как правило, ограничиваются уровнем около 99 %. Основные характеристики

• Регулируемый контроль чистоты: Настройка чистоты в диапазоне от 97 % до 99,999 % для удовлетворения конкретных технологических потребностей, включая применения, требующие сверхвысокой чистоты.
• Гибкая пропускная способность: Модельный ряд варьируется от компактных агрегатов производительностью 1,2 Нм³/ч до крупных промышленных систем производительностью до 1 709,1 Нм³/ч.
• Оптимизация давления: Разработаны для рабочего давления в диапазоне 5–10 бар, что обеспечивает их применимость в различных промышленных областях.
• Индивидуальное проектирование: Системы можно настраивать в соответствии с требованиями заказчика по чистоте, расходу, давлению, занимаемой площади и интеграции.
• Стандартные изнашиваемые детали: Изнашиваемые детали представляют собой готовые компоненты, что позволяет избежать привязки к конкретному производителю и снизить неопределенность в отношении затрат на протяжении всего жизненного цикла.
• Сертификаты: Проведена оценка соответствия директиве PED 2014/68/EU (модули B + D), уполномоченный орган NB 2912.

Коммерческие преимущества и типичные сценарии использования Производство на месте заменяет поставки баллонов или жидкого азота, обеспечивая предсказуемые эксплуатационные затраты, привязанные к стоимости электроэнергии и сжатого воздуха. Типичные преимущества: снижение затрат на поставку (типичный срок окупаемости по сравнению с доставкой жидкого газа составляет от двух до трех лет при непрерывном/интенсивном использовании), устранение рисков, связанных с цепочкой поставок, стабильная чистота и давление в точке использования, меньшая занимаемая площадь по сравнению с хранением в больших объемах. Типичные отрасли, в которых используется данная система: производство продуктов питания и напитков, упаковка пищевых продуктов, фармацевтика, лабораторные работы и масс-спектрометрия, химическая промышленность, лазерная резка, производство пластмасс и упаковки, электроника и пайка, нефтегазовая отрасль, судостроение и другие. Технические характеристики (краткое изложение) Чистота азота: 97 % – 99,999 % Расход азота: 1,2 – 1 709,1 Нм³/ч Потребность в сжатом воздухе: 7,7 – 3 930,8 Нм³/ч Рабочее давление: 5 – 10 бар Технология: PSA (адсорбция с переменным давлением) Модели: 18 типоразмеров, охватывающих восемь степеней чистоты и широкий диапазон расхода Примечание: Все значения расхода указаны в Нм³/ч. N₂ = продукт; сжатый воздух = требуемый расход сжатого воздуха. Указанные характеристики являются номинальными; фактические показатели зависят от качества сжатого воздуха, условий окружающей среды и конфигурации системы. Модельный ряд — таблица (значения в столбце «Чистота»; в каждой ячейке указано: N₂ (Нм³/ч) / сжатый воздух (Нм³/ч)) Заголовок: Модель | 97 % | 98 % | 99 % | 99,5 % | 99,9 % | 99,99 % | 99,995 % | 99,999 % NITROBERG® 500 | 10,7 / 24,6 | 8,6 / 19,8 | 7,1 / 18,5 | 6,2 / 18,0 | 4,1 / 13,9 | 2,2 / 10,1 | 1,7 / 8,8 | 1,2 / 7,7 NITROBERG® 600 | 19,3 / 44,3 | 15,5 / 35,6 | 12,8 / 33,2 | 11,2 / 32,4 | 7,4 / 25,1 | 4,0 / 18,2 | 3,1 / 15,9 | 2,2 / 13,8 NITROBERG® 700 | 30,0 / 68,9 | 24,1 / 55,4 | 19,9 / 51,7 | 17,4 / 50,3 | 11,5 / 39,0 | 6,2 / 28,3 | 4,8 / 24,8 | 3,4 / 21,5 NITROBERG® 800 | 42,8 / 98,4 | 34,4 / 79,1 | 28,4 / 73,8 | 24,8 / 71,9 | 16,4 / 55,8 | 8,8 / 40,5 | 6,8 / 35,4 | 4,8 / 30,7 NITROBERG® 900 | 65,9 / 151,6 | 53,0 / 121,8 | 43,7 / 113,7 | 38,2 / 110,8 | 25,3 / 85,9 | 13,6 / 62,3 | 10,5 / 54,5 | 7,4 / 47,3 NITROBERG® 1000 | 89,9 / 206,7 | 72,2 / 166,2 | 59,6 / 155,1 | 52,1 / 151,0 | 34,4 / 117,1 | 18,5 / 85,0 | 14,3 / 74,3 | 10,1 / 64,5 NITROBERG® 1100 | 117,7 / 270,7 | 94,6 / 217,6 | 78,1 / 203,1 | 68,2 / 197,8 | 45,1 / 153,3 | 24,2 / 111,3 | 18,7 / 97,2 | 13,2 / 84,5 NITROBERG® 1200 | 145,5 / 334,7 | 117,0 / 269,0 | 96,6 / 251,1 | 84,3 / 244,5 | 55,8 / 189,6 | 29,9 / 137,6 | 23,1 / 120,2 | 16,3 / 104,4 NITROBERG® 1300 | 205,4 / 472,5 | 165,1 / 379,8 | 136,3 / 354,4 | 119,0 / 345,2 | 78,7 / 267,6 | 42,2 / 194,3 | 32,6 / 169,7 | 23,0 / 147,5 NITROBERG® 1400 | 286,8 / 659,5 | 230,5 / 530,1 | 190,3 / 494,7 | 166,2 / 481,9 | 109,9 / 373,6 | 59,0 / 271,2 | 45,6 / 236,9 | 32,2 / 205,8 NITROBERG® 1500 | 402,3 / 925,3 | 323,4 / 743,7 | 267,0 / 694,1 | 233,1 / 676,0 | 154,2 / 524,1 | 82,7 / 380,5 | 63,9 / 332,4 | 45,1 / 288,8 NITROBERG® 1600 | 494,9 / 1 138,2 | 397,7 / 914,8 | 328,4 / 853,7 | 286,7 / 831,5 | 189,6 / 644,7 | 101,7 / 468,0 | 78,6 / 408,8 | 55,5 / 355,2 NITROBERG® 1700 | 579,3 / 1 332,5 | 465,6 / 1 071,0 | 384,4 / 999,5 | 335,7 / 973,5 | 222,0 / 754,8 | 119,1 / 547,9 | 92,0 / 478,6 | 65,0 / 415,8 NITROBERG® 1800 | 792,6 / 1 822,9 | 637,0 / 1 465,1 | 525,9 / 1 367,4 | 459,2 / 1 331,8 | 303,7 / 1 032,6 | 163,0 / 749,6 | 125,9 / 654,8 | 88,9 / 568,9 NITROBERG® 1900 | 974,9 / 2 242,2 | 783,5 / 1 802,1 | 646,9 / 1 681,9 | 564,9 / 1 638,1 | 373,5 / 1 270,1 | 200,4 / 922,0 | 154,9 / 805,4 | 109,3 / 699,7 NITROBERG® 2000 | 1 141,3 / 2 625,0 | 917,3 / 2 109,8 | 757,3 / 1 969,0 | 661,3 / 1 917,8 | 437,3 / 1 486,9 | 234,7 / 1 079,4 | 181,3 / 942,9 | 128,0 / 819,2 NITROBERG® 3000 | 1 459,8 / 3 357,6 | 1 173,3 / 2 698,6 | 968,7 / 2 518,5 | 845,9 / 2 453,0 | 559,4 / 1 901,9 | 300,1 / 1 380,7 | 231,9 / 1 206,1 | 163,7 / 1 047,8 NITROBERG® 4000 | 1 709,1 / 3 930,8 | 1 373,6 / 3 159,4 | 1 134,0 / 2 948,5 | 990,3 / 2 871,9 | 654,9 / 2 226,6 | 351,4 / 1 616,4 | 271,5 / 1 412,0 | 191,7 / 1 226,7 Примечания Все значения расхода указаны в номинальных величинах (Нм³/ч). N₂ = выходной газ; сжатый воздух = требуемый расход сжатого воздуха. Фактическая производительность зависит от качества сжатого воздуха, условий окружающей среды и конфигурации системы. Подробные технические паспорта по каждой модели можно получить по запросу у технической службы производителя. Характеристики / Технические данные

• Название серии: NITROBERG®
• Бренд / Производитель: NITROBERG® (BERG GaseTech)
• Технология: PSA (адсорбция с переменным давлением)
• Диапазон чистоты азота: от 97 % до 99,999 %
• Диапазон расхода азота: от 1,2 до 1 709,1 Нм³/ч (в зависимости от модели и степени чистоты)
• Диапазон потребности в сжатом воздухе: от 7,7 до 3 930,8 Нм³/ч (в зависимости от модели и степени чистоты)
• Рабочее давление: 5–10 бар
• Количество моделей: 18 стандартных размеров, охватывающих восемь степеней чистоты
• Сертификация / Соответствие: PED 2014/68/EU (модули B + D), уполномоченный орган NB 2912
• Происхождение: Разработано и произведено в Германии
• Гарантия: стандартно 3 года; с заключением сервисного контракта срок гарантии может быть продлен до 5 лет
• Техническое обслуживание: стандартные, готовые к использованию изнашиваемые и расходные детали; доступны сервисные контракты; интервалы технического обслуживания подбираются индивидуально в зависимости от области применения
• Опции для OEM: Доступны системы с брендингом заказчика (индивидуальный цвет, логотип, руководства, интерфейс человека-машины (HMI)/программное обеспечение) и комплекты «под ключ» (генератор + компрессор + система подготовки воздуха + накопитель/регулятор) в качестве инженерных решений
