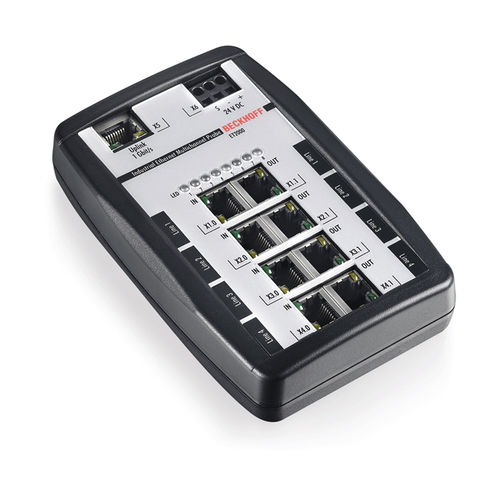

Многоканальный датчик ET2000 от Beckhoff - это универсальное оборудование для анализа любого решения Industrial Ethernet. Имея восемь портов, это устройство обеспечивает неограниченную синхронизированную запись до четырех независимых каналов со скоростью 100 Мбит/с. Поддерживаются все стандарты Ethernet реального времени, такие как EtherCAT, PROFINET и т.д., а также обычные офисные сети Ethernet.
Благодаря своей компактной и прочной конструкции ET2000 идеально подходит как для локального применения на станках, так и в лаборатории. Четыре канала позволяют записывать и анализировать как отдельные сети, так и различные точки одной сети. Все проходящие кадры - в обоих направлениях - снабжаются высокоточной временной меткой в аппаратном обеспечении датчика и копируются в порт восходящей линии связи Gbit. Высокое разрешение временной метки в 1 нс позволяет проводить очень точный анализ временных характеристик подключенных сегментов сети. Датчик ET2000 прозрачен для подключенных шин. Благодаря низкой задержке цикла в 1 мкс влияние на систему очень мало.
Устройство может быть подключено к любым интерфейсам Gbit Ethernet на стороне ПК. Плагин для бесплатного сетевого монитора Wireshark позволяет использовать этот сетевой монитор для анализа записей и высокоточных временных меток.
---
