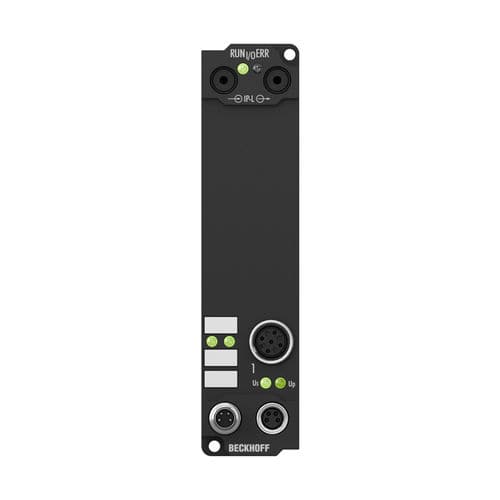

Блок интерфейса RS-232 IE6002

шинапоследовательныйпромышленный

Модуль последовательного интерфейса IE6002 позволяет подключать устройства с интерфейсом RS232, который работает в соответствии со стандартами CCITT V.28/DIN 66 259-1. Модуль передает данные полностью прозрачным образом на устройство автоматизации верхнего уровня. Данные передаются по полевой шине с использованием простого протокола рукопожатия. Это не оказывает никакого влияния на протокол последовательного интерфейса. Активный канал последовательной связи функционирует независимо от шинной системы верхнего уровня в полнодуплексном режиме со скоростью до 115 200 бод, при этом доступны буфер приема 128 байт и буфер отправки 16 байт. Интерфейс RS232 гарантирует высокую помехоустойчивость благодаря электрически изолированным сигналам. Технические данные - IE6002 Каналы передачи данных - 2 (1/1), TxD и RxD Скорость передачи данных - 1200...115,200 бод, 9600 бод (8 бит, без четности, 1 стоп-бит) предустановлено Подключение RS232 - M12, винтовой тип Номинальное напряжение - 24 В постоянного тока (-15 %/+20 %) Передача битов - RS232 (EIA-232) Искажение битов - < 3 % Длина кабеля - макс. 15 m "0" напряжение сигнала - -18...+3 В "1" напряжение сигнала - 3...18 В Буфер данных - 128 байт буфер приема, 16 байт буфер передачи Подключение питания - питание: 1 x M8 гнездо, 4-контактное; нисходящее подключение: 1 x M8 гнездо, 4-контактный Потребляемый ток от US (без тока датчика) - 40 мА Ширина бита в изображении процесса - вход/выход: 3 x 8-битных пользовательских данных, 1 x 8-битное управление/статус (возможно до 5 x 8-битных пользовательских данных) Электрическая изоляция - RS232/напряжение управления: 500 В, к полевой шине: да, через IP-Link Температура эксплуатации/хранения - 0...+55 °C/-25...+85 °C Вибро-/ ударопрочность - соответствует EN 60068-2-6/EN 60068-2-27
