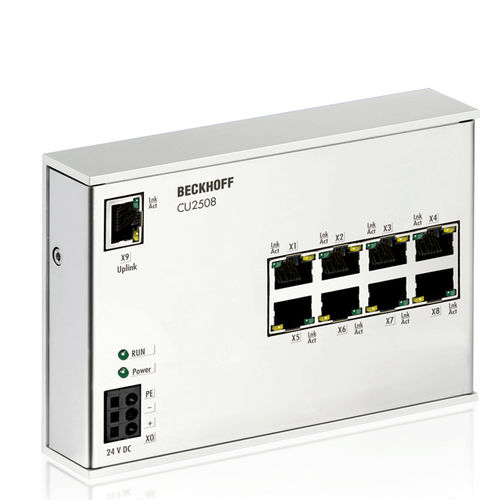

Мультипликатор Ethernet-портов CU2508

Мультипликатор портов Ethernet реального времени CU2508 позволяет подключить до восьми сетей Ethernet. CU2508 подключается к управляющему IPC через гигабитный восходящий канал. ПК обеспечивает высокопроизводительную передачу данных на мультипликатор, который распределяет данные по соответствующим портам 100BASE-TX на основе анализа префикса телеграммы и отправляет их с контролем времени с точностью до мкс. Полученные кадры также снабжаются префиксом, включая временную метку, и передаются на ПК по гигабитной линии. Таким образом, с точки зрения пользователя, доступны восемь индивидуально используемых портов 100 Мбит с полным режимом реального времени. CU2508 используется в приложениях, где требуется несколько портов Ethernet, которые должны быть реализованы снаружи ПК. TwinCAT 3 поддерживает CU2508 с коммуникацией через Ethernet (TCP/IP), EtherCAT, EAP (EtherCAT Automation Protocol) и Realtime Ethernet - это делает дополнительные сетевые порты на ПК излишними. В частности, CU2508 делает возможными обширные установки EtherCAT: при чрезвычайно высоких требованиях к пропускной способности данных она может быть расширена до восьми линий, тем самым многократно увеличивая производительность. Распределенные часы EtherCAT-линий синхронизированы. Резервирование EtherCAT-кабеля с одновременным использованием распределенных часов также может быть реализовано с помощью двух портов CU2508. Несколько устройств CU2508 могут работать одновременно на одном контроллере, если требуется еще более высокая пропускная способность данных.
