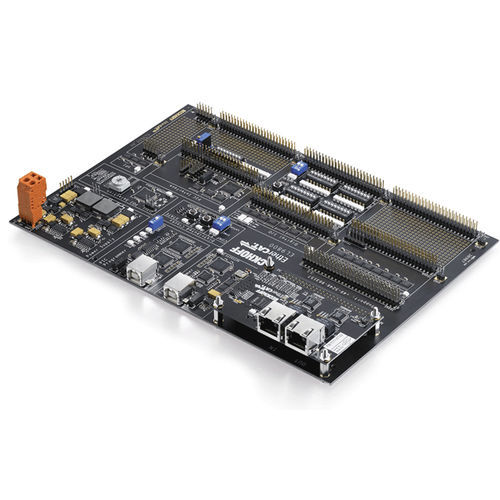

Комплект для оценки разработка оборудования EL9820

Оценочный комплект служит платформой для разработки ведомых устройств EtherCAT. Поставляемая с комплектом плата контроллера piggyback реализует полное EtherCAT-соединение с ASIC ET1100. Все цифровые входы/выходы, SPI и асинхронные интерфейсы данных процесса μController (PDI) подключены к контактным колодкам и могут быть выбраны с помощью селекторного переключателя PDI. Интерфейс SPI может быть опционально подключен к микроконтроллеру PIC, входящему в комплект, или непосредственно к контактной колодке. Для контроллера также предусмотрен интерфейс программирования и отладки. Таким образом, EL9820 может использоваться в качестве платформы для стекового кода EtherCAT Slave ET9300, поставляемого в составе оценочных комплектов. Оценочный комплект - базовая плата EtherCAT Slave Controller - ASIC ET1100 Плата EtherCAT piggyback-контроллера - FB1111-0142 с ASIC ET1100 Программное обеспечение - EtherCAT Slave Stack Code ET9300 Принадлежности - кабели, документация Мастерская - опционально доступна как TR8100
