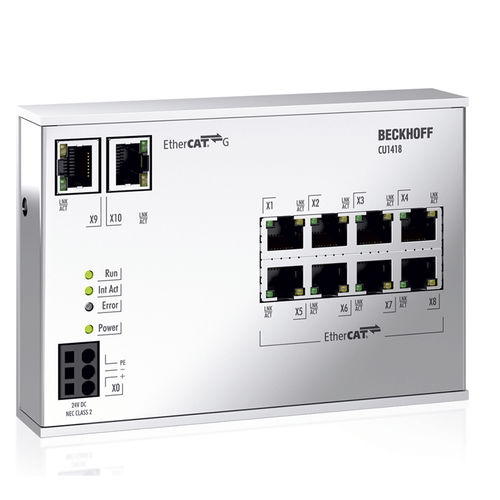

Контроллеры ответвления EtherCAT G обеспечивают прозрачное преобразование скоростей передачи данных EtherCAT G и EtherCAT. CU1418 имеет два маркированных порта для интеграции в сеть EtherCAT G. Восемь сегментов EtherCAT и/или EtherCAT G могут быть соединены через дополнительный порт ответвления.
Задача в системе EtherCAT - подключение ответвлений EtherCAT к сети EtherCAT G
Среда передачи данных - кабель Ethernet/EtherCAT (мин. Cat.5), экранированный
Интерфейс шины - 10 x RJ45
Расстояние между станциями - макс. 100 м (1000BASE-T)
Протокол - EtherCAT
Задержка - прибл. 1 мкс на порт
Скорость передачи данных - основной сегмент 1 Гбит/с, ответвления 100 Мбит/с
Конфигурация - TwinCAT
Питание - 24 (18...30) В постоянного тока, 3-контактное соединение (+, -, PE)
Температура эксплуатации/хранения - 0...+55 °C/-25...+85 °C
Относительная влажность - 95 %, без конденсата
Устойчивость к вибрации/ударам - соответствует EN 60068-2-6/EN 60068-2-27
Помехоустойчивость/эмиссия ЭМС - соответствует EN 61000-6-2/EN 61000-6-4
Степень защиты/установочное положение - IP20/переменная
Одобрения/маркировка - CE
---
