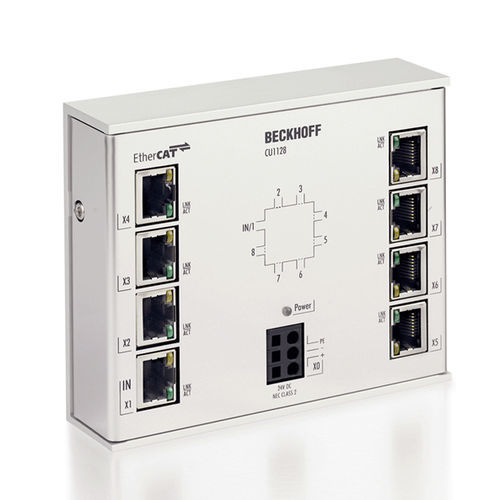

Линия, дерево или звезда: EtherCAT поддерживает практически любую топологию. Если топология "звезда" требует нескольких ответвлений в определенной точке, вместо нескольких устройств EK1122 можно использовать 8-ходовой EtherCAT-переходник CU1128. Порт 1 является входным портом для сети. Дальнейшие модули EK1100 или EtherCAT Box могут быть подключены к портам 2-8. EtherCAT-модули подключаются через гнезда RJ45 с прямым отображением состояния соединения и активности.
В сочетании с TwinCAT или другими подходящими EtherCAT-мастерами CU1128 также поддерживает соединение и разъединение нитей EtherCAT во время работы (Hot Connect). Устройство не может быть использовано в качестве стандартного Ethernet-коммутатора.
---
