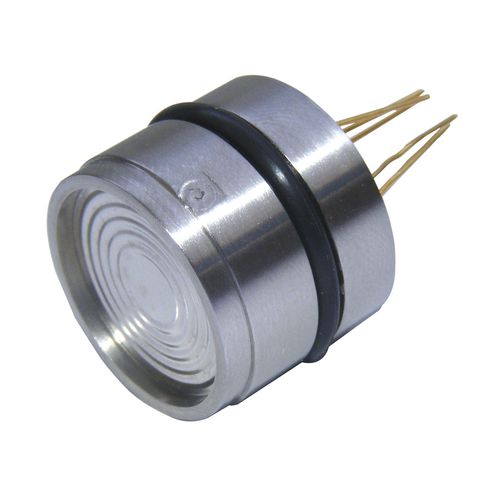

Относительный датчик давления 101B(A19G)
абсолютныйпьезосопротивлениецифровой

относительный датчик давления
относительный датчик давления
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Давление
относительный, абсолютный
Технология
пьезосопротивление
Выход
аналоговый, цифровой
Материал
из нержавеющей стали
Диапазон давления

МАКС.: 1 000 bar
(14 503,77 psi)

МИН.: 0 bar
(0 psi)

Точность

0,25 %

Температура процесса

МАКС.: 125 °C
(257 °F)

МИН.: -40 °C
(-40 °F)

Описание

Датчик давления (PS) модели 101B(a19G) разработан для измерения давления общего назначения. Датчик охватывает широкий диапазон измерения давления от 0,1 до 1000 бар, с эталоном давления (относительным), абсолютным или герметичным манометром. Как ПС общего назначения, модель 101B(a19G) ПС имеет температурную компенсацию для температурного диапазона -10~+70°C. На ПС можно подавать различные выходные сигналы, например, сигнал мВ/В непосредственно с моста Уитстоуна, ратиометрический сигнал 10%~90%Вс или цифровой сигнал протоколов I2C или SPI с помощью SSC (устройство формирования сигнала датчика), которое крепится на его задней стороне. Как и все остальные ПС серии 101B, ПС 101B(a19G) измеряет давление с помощью пьезорезистивного датчика давления. Матрица датчика встроена в капсулу PS. Капсула образована корпусом датчика и его мембраной и полностью заполнена несжимаемым маслом. Таким образом, мембрана PS изолирует матрицу датчика от среды давления. Когда давление среды давления прикладывается к изолирующей мембране, масло передает давление на матрицу датчика. Благодаря изолирующей мембране и корпусу датчика, изготовленным из нержавеющей стали 316L, PS 101B(a19G) может измерять коррозионные или/и проводящие среды, если среда давления совместима с нержавеющей сталью 316L. Одним из наиболее распространенных применений ПС 101B(a19G) является его интеграция в специализированный корпус для формирования специализированного ПС, например ПС 101B(c), для облегчения измерения давления с помощью ПС 101B(a19G).

---
