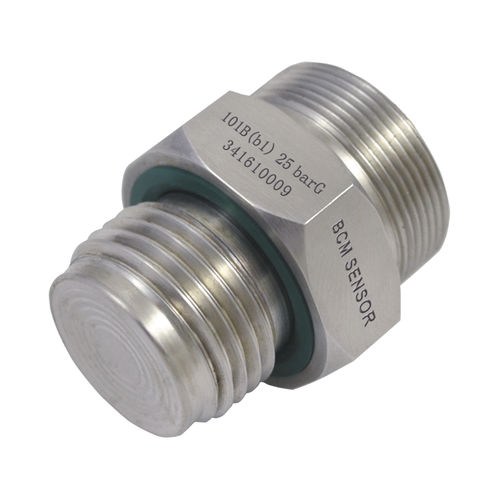

Абсолютный датчик давления 101B(F)

пьезосопротивлениеаналоговыйиз нержавеющей стали

Датчик давления модели 101B(f) оснащен мембраной заподлицо, изготовленной из нержавеющей стали 316L, которая непосредственно контактирует с напорной средой, когда датчик находится в рабочем состоянии. По сравнению с датчиками давления серии 101B(a19F, a19G, a19L), датчики давления 101B(f) имеют резьбу 1/2G для подключения давления и шестигранник SW27 для механической установки. Таким образом, датчик давления 101B(f) может быть легко превращен в преобразователь давления путем добавления SSC (устройство формирования сигнала датчика) на его задней стороне и корпуса через резьбу M25x1. Как и в датчиках давления серии 101B(a19F, a19G, a19L), внутри датчиков давления 101B(f) пьезорезистивная матрица датчика давления закреплена на коллекторе датчика и полностью окружена и покрыта несжимаемым маслом. Масло полностью заполняет полость, образованную мембраной и коллектором датчика. Поэтому при подаче давления на промывочную мембрану масло передает давление на матрицу датчика, и матрица измеряет давление. Благодаря использованию промывочной мембраны из нержавеющей стали, датчики 101B(f) могут измерять давление как вязких паст, так и жидкостей, содержащих твердые частицы. Среда давления может быть коррозионной или проводящей, если она совместима с нержавеющей сталью 316L.
