Дифференциальный модулятор давления 218D

пьезосопротивлениеаналоговыйвыход по напряжению

Обзор продукта

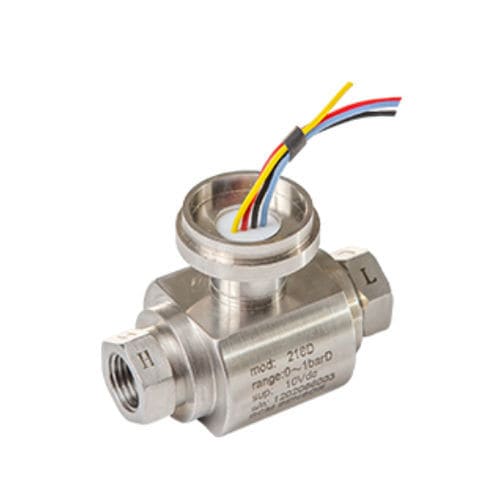

Модель 218D — низкопрофильный датчик дифференциального давления на базе пьезорезистивного датчика BCM 101B (a19D). Датчик размещён в корпусе из нержавеющей стали 316 и закреплён лазерной сваркой. Предназначен для измерения дифференциального давления газов и разбавленных жидкостей, подходит для применения в узлах со «умными» клапанами.

Ключевые характеристики и совместимость

• Компактная низкопрофильная конструкция для интеграции в клапанные сборки
• Мокрые части: стандарт — 316 нерж. сталь; опция Hastelloy‑C для агрессивных сред
• Мембрана: стандарт — 316L нерж. сталь; опция тантал для более агрессивных агентов
• Точность: типично 0,5 % fs (полный масштаб)
• Статическое давление / перегрузка: до 1000 % fs (макс. 100 бар)

Доступные диапазоны давления (выбор отображён на странице продукта)

• 0,1 бар
• 0,2 бар
• 0,35 бар
• 0,7 бар
• 1 бар
• 2 бар
• 3,5 бар
• 7 бар
• 10 бар
• 20 бар
• 35 бар

Варианты механического интерфейса

• G1/4 (внутр.) (стандарт)
• G1/4 (наружн.)
• Индивидуальный механический интерфейс (укажите требуемый интерфейс)

Варианты электрического интерфейса

• 4‑цветные PVC летающие провода, 120 мм (стандарт)
• DIN43650
• Ø5 мм, 4‑жильный экранированный PVC кабель, длина 1 м
• Индивидуальный электрический интерфейс

Выходной сигнал

• Техническая характеристика: ≥ 4 mV/V
• Пример по запросу: 20 mV @ 5 V возбуждение

Прочие детали / технические характеристики

• Модель: 218D
• Основа датчика: BCM 101B (a19D) пьезорезистивный датчик дифференциального давления
• Корпус: 316 SS, лазерная сварка
• Мембрана: 316L SS (тантал опционально)
• Мокрые части: 316 SS (Hastelloy‑C опционально)
• Диапазоны давления: 0 ~ 0,1 бар до 0 ~ 35 бар
• Тип давления: дифференциальный
• Статическое давление / перегрузка: 1000 % fs (макс. 100 бар)
• Точность: 0,5 % fs (стандарт)
• Выходной сигнал: ≥4 mV/V (тип. опция 20 mV @5 V возбуждение)
• Примеры механических интерфейсов: G1/4 внутр. (стандарт), G1/4 наруж., индивидуальный
• Примеры электрических интерфейсов: летающие провода 4F, DIN43650, экранированный кабель (Ø5 мм, 4 жилы, 1 м), индивидуальный
• Предназначенные среды: газы и разбавленные жидкости
