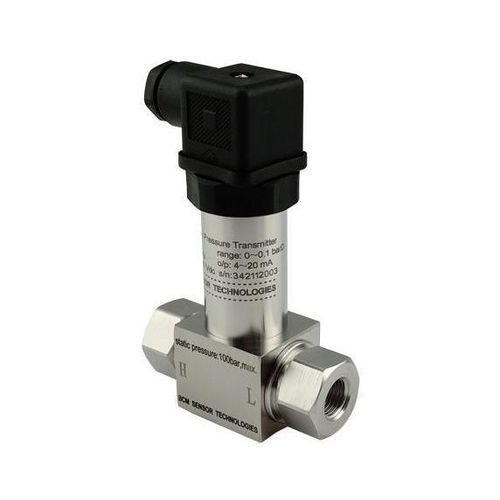

Дифференциальный трансдуктор давления 219D

4-20 мА0-5 Влогометрический

Описание продукта
Модель 219D — компактный передатчик дифференциального давления, производная от семейства трансдьюсеров 218D. Корпус и влажные части выполнены из нержавеющей стали 316L с лазерной сваркой; процессное присоединение — резьбовое для простоты монтажа. Резьба может быть внутренней или наружной. 219D предназначен для измерения дифференциального давления газов и разреженных жидкостей. Диапазоны измерений примерно от 0,1 bar до 35 bar. Выходы доступны в аналоговых и цифровых вариантах, подходящих для интеграции в интеллектуальные клапаны. Точность до ±0,5% fs; наличие ненулевого выхода при ZERO упрощает диагностику.

Ключевые особенности

• Влажные части из нержавеющей стали 316L с лазерной сваркой
• Низкопрофильный компактный передатчик с резьбовым процессным присоединением (внутренняя или наружная резьба)
• Разработан для измерения дифференциального давления газов и разбавленных жидкостей
• Диапазоны измерений примерно от 0,1 bar до 35 bar (доступны несколько дискретных диапазонов)
• Варианты выходов: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ратиометрический, I2C, SPI
• Точность до ±0,5% полного масштаба (fs)
• Ненулевой выход при ZERO для упрощённой диагностики
• Высокая статическая/перегрузочная способность (см. спецификации)

Детали продукта (таблица)
Диапазон давлений: 0~0,1 bar, …, ~20–35 bar
Тип давления: дифференциальное
Статическое / перегрузочное давление: до 1000% fs (макс. 100 bar в зависимости от диапазона)
Выходной сигнал: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ратиометрический, I2C, SPI
Точность: до ±0,5% fs

Технические характеристики

• Модель: 219D
• Применение: измерение дифференциального давления газов и разбавленных жидкостей; подходит для применения в интеллектуальных клапанах
• Материал влажных частей: нержавеющая сталь 316L
• Конструкция: лазерная сварка
• Процессное присоединение: резьбовое (внутренняя или наружная резьба), стандартные примеры: G1/4
• Диапазоны измерений: от 0~0,1 bar до 0~35 bar (например: 0/0,1; 0/0,2; 0/0,35; 0/0,7; 0/1; 0/2; 0/3,5; 0/7; 0/10; 0/20 bar)
• Ссылка давления: дифференциальное
• Статическое / перегрузочное давление: 1000% fs для диапазонов ≤ 10 bar; до 100 bar для больших диапазонов
• Выходные сигналы: 4–20 mA (стандарт), 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ратиометрический, цифровые I2C, SPI
• Точность: до ±0,5% полного масштаба
• Электрические интерфейсы: разъём DIN43650 (стандарт), экранированный PVC кабель (1,5 м), другие вилочные разъёмы по запросу
• Особенности: ненулевой выход при нуле для упрощения диагностики
