Резистивный тензодатчик

с сопротивлением компенсации

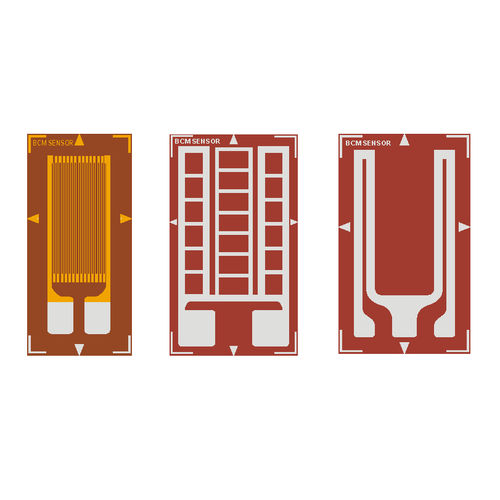

Склеиваемые резисторы BCM SENSOR (BR) предназначены для установки нуля, регулировки чувствительности (или унификации) и температурной компенсации смещения нуля и дрейфа чувствительности (или размаха) для мостовой схемы Витстона в преобразователях. Благодаря тонкослойной конструкции, как у тензорезисторов из металлической фольги, БР могут быть легко приклеены одновременно с приклеиванием тензорезисторов. В зависимости от назначения, существуют различные варианты металлической фольги. Фольга из константана, имеющая низкий температурный коэффициент, используется специально для настройки нуля и чувствительности. Фольга из балкана, никеля и меди с высоким температурным коэффициентом (*) используется для температурной компенсации смещения нуля и дрейфа чувствительности. (*): TCR (температурный коэффициент сопротивления) TCR никеля составляет 5500ppm/°C; balco - 4300ppm/°C; TCR меди - 3900ppm/°C. Для реализации вышеупомянутых целей существуют различные схемы резисторов. В зависимости от конструкции шаблона, способы обрезки сопротивления БР можно разделить на четыре категории: режущий (C), фиксированный (F), трущийся (R) и короткое замыкание (S). Для правильного выбора компенсационного резистора для конкретного применения рекомендуется сначала ознакомиться с информацией о заказе и таблицей для выбора БР, чтобы иметь более полное представление об особенностях БР.
