Резистивный тензодатчик TI

для поверхностисвариваемый

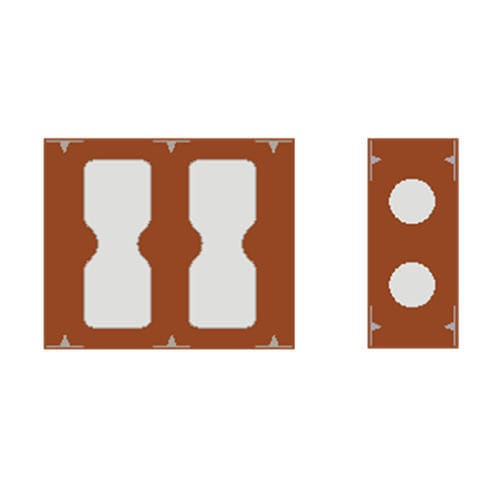

Склеиваемые клеммы BCM SENSOR предназначены для манометрической проводки. Они обычно используются в качестве анкера для снятия напряжения между тонкими выводами с паяных площадок скрепляемых SG и толстыми проводами или кабелями датчиков. При подключении подключенных тензорезисторов (ТГ) в цепь моста Витстоуна не рекомендуется припаивать толстые провода или кабели датчиков непосредственно к паяным площадкам ТГ. Это связано с тем, что из-за своей жесткости и веса толстый провод или кабель может легко повредить подключенный SG, или может подавать ложные сигналы, что может ухудшить точность датчиков. Чтобы предотвратить это, необходимо использовать скрепляемые клеммы для проводки манометров. Склеиваемые клеммы могут быть приклеены к корпусу датчика одновременно с приклеиванием SG. С помощью скрепляемых клемм для подключения манометра можно сначала припаять один конец тонких выводов непосредственно к паяным площадкам скрепленных SG, а другой конец тонких выводов припаять к одному концу скрепляемой клеммы. После этого можно припаять один конец толстого провода или кабеля к другому концу скрепляемой клеммы.
