Тензодатчик с полупроводником N

для поверхности

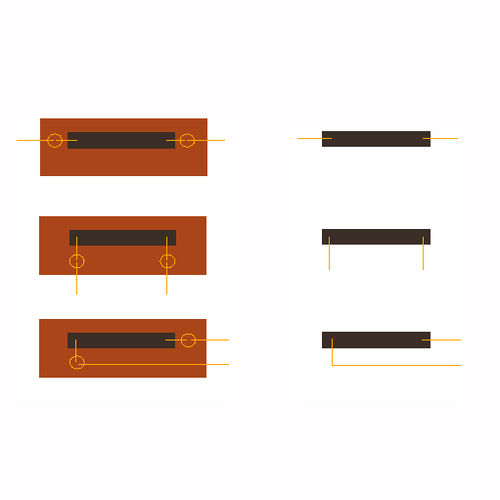

Основанные на пьезорезистивном эффекте, полупроводниковые тензодатчики (ScSG) компании BCM SENSOR изготавливаются из кремниевых пластин р-типа и выпускаются в двух сериях: N-серия, в которой ScSG изготавливается без подложки, и B-серия - ScSG с подложкой. Обе серии ScSG имеют три варианта длины калибра: 2,6 мм, 3,8 мм и 5 мм. Что касается расположения выводов/проводов ScSG, то серия B имеет два варианта, а серия N - только один, поскольку ее выводы гибкие и могут быть согнуты. Подробности описаны в разделе "Расположение выводов или проводов" на странице 1 технического описания. Если разница в сопротивлении ScSG должна быть меньше стандартного допуска BCM SENSOR, ScSG будут специально отсортированы и упакованы как сгруппированные датчики, чтобы гарантировать требуемый предел. Это указывается как 6-й и 7-й коды в коде заказа. Для обеспечения быстрой поставки на складе имеются образцы ScSG серий N и B с различными калибровочными коэффициентами, длиной калибра и сопротивлением. ScSG в основном используются либо для измерения малых деформаций (в несколько микродеформаций, μɛ), либо для компенсации нелинейности в преобразователях.
