Резистивный тензодатчик

с сопротивлениемлинейныйс простой решеткой

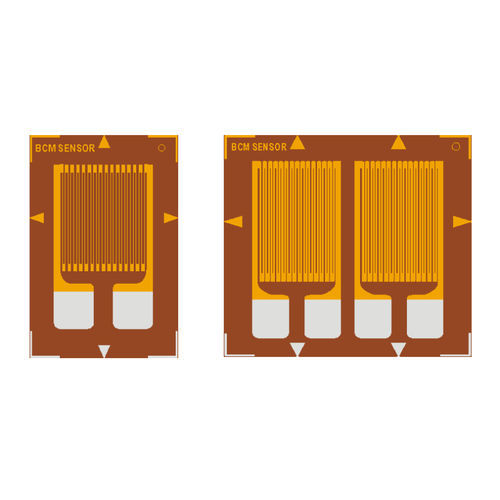

Линейные тензорезисторы BCM SENSOR специально разработаны для производства прецизионных датчиков силы, использующих принцип работы изгибающей балки. Для данного конкретного применения линейные тензодатчики имеют температурную компенсацию и компенсацию ползучести, а также могут быть как герметичными, так и с открытой поверхностью в соответствии с требованиями. Кармометрические датчики могут быть изготовлены с компенсацией эффективного модуля (EMC). Манометры с ЭМС в основном используются для производства недорогих датчиков силы, поскольку с помощью манометров с ЭМС производители могут отказаться от использования компенсационных резисторов и добиться компенсации чувствительности. Для компенсации ползучести существует 18 кодов ползучести: "N10, N9, N8, ..., O, ..., P5, P6, P7″. Код "N10" является самым негативным кодом ползучести, а "P7″ - самым позитивным. Буква "O" означает код умеренной ползучести. Для конкретного тензометра, пожалуйста, найдите его доступный код ползучести под его размерами в разделе "Опция *9″ на следующих страницах. Для получения индивидуального кода ползучести обратитесь в BCM SENSOR. Для получения дополнительной информации о самокомпенсации температуры (STC), компенсации ползучести и ЭМС тензодатчиков, пожалуйста, обратитесь к соответствующим статьям на сайте BCM SENSOR. Материал основы - модифицированная фенольная смола (F), модифицированная полиимидная смола (I), ламинированный полиэфиркетон (B), усовершенствованный ламинированный полиимид (A), ламинированный полиимид (L) Диапазон рабочих температур - -30~+80°C для основы F, -85~+150°C для основы I, -45~+150°C для основы B, -195~+200°C для основы A, -55~+150°C для основы L Допуск по сопротивлению - <±0.1% Дисперсия калибровочного коэффициента - 10^7 при 1000 мкε
