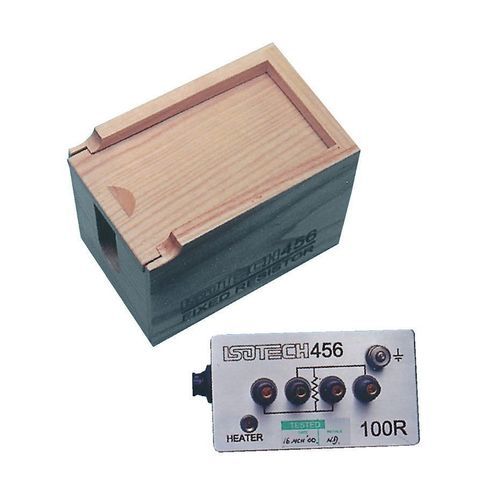

Резистор с постоянным током 456

переменный токAC/DCдля лаборатории

Обзор
Температурно‑контролируемые фиксированные сопротивления серии 456 для AC/DC выпускаются в пяти значениях: 10 Ω, 25 Ω, 100 Ω, 1 kΩ и 10 kΩ. Благодаря точному контролю температуры, масляной заливке и герметичной конструкции они обеспечивают высокую метрологическую точность и подходят для эталонного и калибровочного применения в лабораториях и промышленности.

Основные характеристики

• Номинальный температурный коэффициент сопротивления: ±0,02 ppm/°C (температура контролируется в диапазоне 18–25°C)
• Мощность: 0,5 W при 25°C
• Точность сопротивления: ±0,005%
• Шум тока: < 0,010 µV (RMS) / V приложенного напряжения
• ТермоЭДС: 0,1 µV/°C макс., 0,05 µV/°C типично
• Защита от агрессивных сред, залито маслом

Детальное описание
Герметично запечатанные, сопротивления 456 защищены от проникновения влаги и кислорода, что предотвращает деградацию в долгосрочной перспективе. Масляная заливка обеспечивает хорошую теплопроводность и позволяет выдерживать кратковременные перегрузки без повреждений. При начальной точности ±0,005% и долгосрочном дрейфе менее 5 ppm эти сопротивления могут использоваться в качестве вторичных эталонов для калибровки других приборов. Типичная стабильность — 0,1 ppm/месяц или лучше.

Ряд сопротивлений (таблица)
Значения: 10 Ω / 25 Ω / 100 Ω / 1 kΩ / 10 kΩ
Стабильность: 1 ppm/год при 1 mA
Номинальный температурный коэфф.: 0,02 ppm/°C (температура контролируется в диапазоне 18–25°C)
Допуск (начальная точность): ±0,005 %
Индуктивность: 0,08 µH
Емкость: 0,5 pF
Эффекты термоЭДС: 0,1 µV/°C макс., 0,05 µV/°C типично
Шум: < 0,010 µV (RMS) / V приложенного напряжения

Неопределённости калибровки UKAS (k = 2)
DC‑сопротивление: 0,1 Ω — 1000 Ω → ±5 ppm (наилучшие расширенные неопределённости)
DC‑сопротивление: 1 kΩ — 100 kΩ → ±12 ppm
AC‑сопротивление: 2,5 Ω — 400 Ω (75 Hz) → ±15 ppm
AC‑сопротивление: 400 Ω — 1000 Ω (75 Hz) → ±100 ppm

Общие спецификации
Габариты (Д x Ш x В): 144 x 110 x 96 mm (с корпусом)
Масса: 1 kg (с корпусом), 550 g (без корпуса)

Технические характеристики / спецификации

• Модель: серия 456 (значения: 10 Ω, 25 Ω, 100 Ω, 1 kΩ, 10 kΩ)
• Температурный коэффициент: ±0,02 ppm/°C (18–25°C)
• Номинальная мощность: 0,5 W при 25°C
• Начальный допуск: ±0,005 %
• Шум: < 0,010 µV (RMS) / V
• ТермоЭДС: 0,1 µV/°C макс., 0,05 µV/°C типично
• Индуктивность: 0,08 µH
• Ёмкость: 0,5 pF
• Стабильность: 1 ppm/год при 1 mA
• Долговременный дрейф: менее 5 ppm (типичная стабильность 0,1 ppm/месяц)
• Конструкция: герметичная, залита маслом
• Температура поддержания: 30°C ±0,1°C (другие значения по запросу)
• Потребление нагрева: 2 W при 5 V
• Время выхода на рабочую температуру: ~30 минут от 20°C до 30°C
• Индикатор: LED поддержания температуры
• Габариты корпуса: 144 x 110 x 96 mm
• Масса: 1 kg (с корпусом) / 550 g (без корпуса)
• Сертификация: сертификат калибровки UKAS (k = 2)
