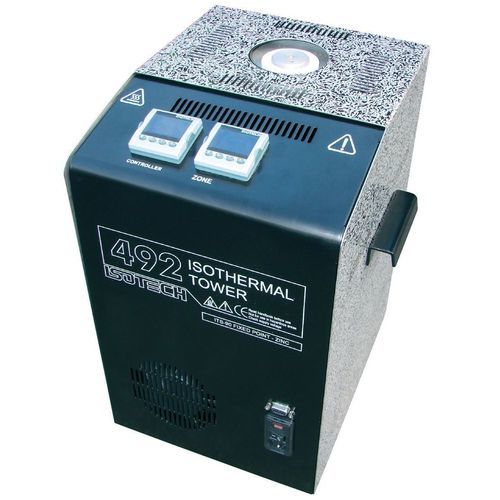

Высокотемпературный bain d'étalonnage ISOTOWER

для датчика температурывысокой точностипереносной

Обзор
Серия ISOTOWER представляет собой блоки фиксированных точек, встроенные в систему поддержания на основе теплообменного (теплового) трубопровода с компенсатором погружения (патентованная система). Ячейка интегрирована и защищена, ручное обращение с ячейкой не требуется. ISOTOWER доступен для следующих фиксированных точек по EIT-90: Индий, Олово, Цинк и Алюминий.

Доступные фиксированные точки

• Индий
• Олово
• Цинк
• Алюминий

Принцип и применение
Каждый ISOTOWER объединяет фиксированную точку с системой теплообменной трубы (сифон) для обеспечения оптимальных условий при калибровке эталонных термометров. Первичные лаборатории используют крупноформатные фиксированные точки, вставляемые в глубокие теплообменные печи для устранения температурных градиентов — такая комбинация обеспечивает очень низкие неопределённости. Точность калибровки напрямую зависит от глубины погружения. Над гнездом теплообменной трубы с ячейкой расположен нагревательный блок, компенсирующий теплопотери из‑за глубины погружения проверяемого датчика.

Длительность плато
Легко получить плато плавления или кристаллизации продолжительностью 24 часа и более; в спецификации указана типовая длительность плато 30 часов, что обеспечивает широкий рабочий диапазон на весь рабочий день.

Преимущества ISOTOWER по сравнению с традиционной системой (кварцевая ячейка + поддерживающая печь)
Кварцевая ячейка + поддерживающая печь

• Хрупкая, высокий риск повреждения
• Сложна и дорога в транспортировке
• Ячейка сертифицируется отдельно от печи; теплопередача через корпус датчика неизвестна
• Требует осторожного обращения

ISOTOWER

• Не используется стекло или кварц — повышенная прочность
• Проще транспортировать
• Интегрированная система: известны характеристики погружения
• Простота и безопасность обращения

Таблица — Модели и основные характеристики
Модели: 490 · 491 · 492 · 493
Фиксированная точка: Индий · Олово · Цинк · Алюминий
Температура (EIT-90): 156,5985°C · 231,928°C · 419,527°C · 660,323°C
Чистота металла: 6N для всех моделей
Длительность плато: 30 часов (типовое значение)
UKAS неопределённость (premium): 0,7 mK · 0,8 mK · 1 mK · 2 mK
UKAS неопределённость (standard): 2 mK · 2 mK · 2 mK · 6 mK
Время нагрева: 2 часа (для каждой модели)
Внутренний диаметр гнезда: 8 мм (тип.)
Глубина погружения: 290 мм (тип.)
Высота металлического столба: 180 мм (тип.)

Дополнительная информация
ISOTOWER соответствует строгим требованиям (CCT/2000/13). Комплект прост в эксплуатации, прочен и удобен для транспортировки; ячейка интегрирована и защищена.

Технические характеристики

• Доступные модели: 490 (Isotower Indium), 491 (Isotower Tin), 492 (Isotower Zinc), 493 (Isotower Aluminium)
• Температуры (EIT-90): Indium 156,5985°C ; Tin 231,928°C ; Zinc 419,527°C ; Aluminium 660,323°C
• Чистота металла: 6N для всех моделей
• Длительность плато: 30 часов (указано)
• UKAS неопределённость (premium): 0,7 mK (Indium) ; 0,8 mK (Tin) ; 1 mK (Zinc) ; 2 mK (Aluminium)
• UKAS неопределённость (standard): 2 mK (Indium, Tin, Zinc) ; 6 mK (Aluminium)
• Время нагрева: 2 часа
• Внутренний диаметр гнезда: 8 мм
• Глубина погружения: 290 мм
• Высота металлического столба: 180 мм
• Габариты (Д x Ш x В): 430 x 310 x 300 мм
• Масса: 15 кг
• Питание: 110 VAC или 130 VAC, 50/60 Hz
• Мощность: 900 W
