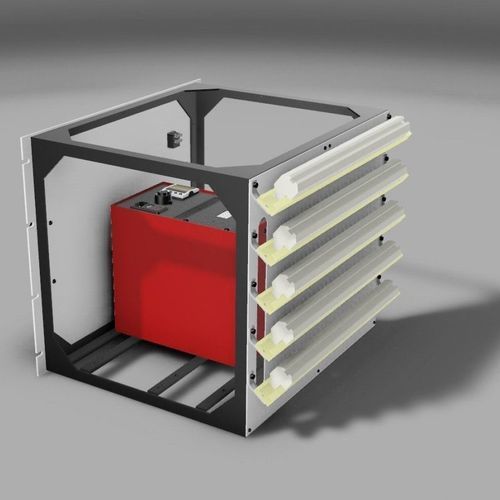

Соединительная коробка стойка 19 дюймов TRURAC 847

для промышленной сети

Описание
TRURAC 847 — это корпус эталонного соединения термопар в исполнении для монтажа в шкаф/рейку (19''), обеспечивающий стабильную и точную температуру 0°C или, опционально, более высокую температуру в диапазоне 45°C–70°C. Применяются модули Пельтье с незначительными требованиями к обслуживанию. При отклонении температуры более чем на 0,2°C срабатывает сигнализация.

Основные характеристики

• Рабочий диапазон температуры окружающей среды: 2°C–65°C
• Подходит для промышленных применений и установок с большим количеством термопар
• Формат 19'' Rack
• Стандартная ёмкость до 100 термопар (двойные соединительные каналы)

Принцип работы
Внутри шасси расположено эталонное устройство на 0°C, объединяющее медные/термопарные соединения. Подключения к термопарам и к измерительному прибору расположены на задней части платы. Одна эталонная единица может компенсировать до 100 термопар; установка второй единицы увеличивает ёмкость до 200 термопар. Пользователь подключает термопары и медные провода для обеспечения точной и высокой стабильной компенсации.

Температурные характеристики и спецификации
Диапазон температур: 0°C (или 45°C–70°C)
Стабильность: ±0,03°C (погрешность, вызванная нагрузкой термопар, может быть компенсирована регулировкой контроллера)
Время стабилизации: 10 мин от 44°C
Ёмкость: До 100 двойных каналов (с возможностью расширения до 200 с дополнительной единицей)
Подключения: клеммы Klippon тип 1.5 AKZ
Сигнализация: реле 5 A, 240 V

Общие спецификации
Габариты В x Ш x Г: 400 x 483 x 312 мм
Масса: 24 кг
Питание: 100 / 130 V (50/60 Hz) или 208 / 240 V (50/60 Hz); мощность: 100 Watts

Эксплуатационные условия
Диапазон применения: 2°C–65°C

Модели и аксессуары

• Блок B1: размещается до 36 термопар
• Блок B2: размещается до 100 термопар
• Перечень аксессуаров: платиновый зонд для блока B1 (артикул 935-14-54, поставляется с сертификатом), фильтр для вентилятора для пылевых сред (артикул 935-17-32), двойные соединения для термопар K, E, N, UT, J, R или S (артикул 880D/x) — указывайте количество и тип при заказе

Технические характеристики / спецификации

• Модель: TRURAC 847
• Тип: Модуль эталонного соединения термопар, формат 19'' Rack
• Диапазон работы: 0°C или 45–70°C
• Точность/стабильность: ±0,03°C
• Сигнализация отклонения: срабатывает при > 0,2°C, реле 5 A / 240 V
• Ёмкость: до 100 двойных каналов (расширяемо до 200)
• Время стабилизации: 10 минут от 44°C
• Подключения: клеммы Klippon тип 1.5 AKZ
• Питание: 100/130 V или 208/240 V (50/60 Hz), 100 W
• Габариты: 400 x 483 x 312 мм
• Масса: 24 кг
• Диапазон применения: температура окружающей среды 2°C–65°C
