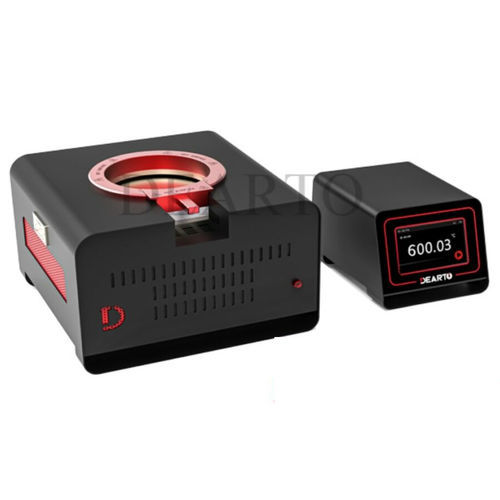

Калибратор для измерения температуры DTZ-4XXBG

поверхностидля термопарыдля инфракрасного пирометра

Описание
Калибраторы поверхностных зондов DTZ-4XXBG разработаны для калибровки широкого спектра поверхностных датчиков (поверхностные термопары, термисторы, тонкопленочные датчики, поверхностные RTD, ленточные датчики, L-образные датчики и т.д.). Каждый калибратор состоит из контроллера и нагреваемого блока, обеспечивающего быстрое задание температуры, быстрое и стабильное нагревание, многоcегментную PID-регуляцию и интерфейс RS-232. При небольших модификациях эти калибраторы могут быть преобразованы в источники «чёрного тела» для калибровки инфракрасных тепловизоров.

Ключевые моменты

• Доступные температурные диапазоны: DTZ-400BG 35–400 °C, DTZ-450BG 50–500 °C, DTZ-460BG 50–600 °C.
• Диаметр калибровочной поверхности: 130 мм, подходит для датчиков различных форм и размеров.
• Высокая точность: ≤ ±0,5 °C при 200 °C.
• Отличная стабильность: напр., ±0,3 °C / 10 мин (@300 °C).
• Высокое разрешение отображения: 0,01 °C.
• Многоcегментная PID-регуляция для зон высокого/среднего/низкого температурного диапазона с минимальным превышением.
• Поверхность покрыта авиационно-космическим композитом: высокая твердость, износостойкость и хорошая теплопроводность.
• Рифлёная конструкция для точного позиционирования L-образных датчиков.
• Порт для вставки эталонного датчика под центром поверхности (прецизионный RTD в качестве эталона).
• Интерфейс связи RS-232 для подключения к ПК.
• Портативный и компактный: общая масса 12 кг.

Таблица спецификаций (фрагменты)
Модели: DTZ-400BG; DTZ-450BG; DTZ-460BG
Температурный диапазон: DTZ-400BG: 35 ~ 400 °C; DTZ-450BG: 50 ~ 500 °C; DTZ-460BG: 50 ~ 600 °C
Диаметр калибровочной поверхности: 130 мм
Однородность: 0.3 °C @ RT ≤ t ≤ 100 °C; 0.7 °C @ 100 °C < t ≤ 300 °C; 1.2 °C @ 300 °C < t ≤ 400 °C; 1.8 °C @ 400 °C < t ≤ 500 °C
Стабильность (10 мин): ±0.2 °C @ RT ≤ t ≤ 100 °C; ±0.3 °C / 10 мин @ 100 °C < t ≤ 300 °C; ±0.4 °C / 10 мин @ 300 °C < t ≤ 400 °C; ±0.6 °C / 10 мин @ 400 °C < t ≤ 500 °C
Разрешение: 0.01 °C
Время нагрева: от окружающей температуры до 400 °C: 30 мин
Время охлаждения: 400 °C → окружающая температура (с опцией быстрого охлаждения): 45 мин
Время стабилизации: 8 мин
Интерфейс связи: RS-232
Поддерживаемые типы датчиков: RTD / Pt100
Габариты печи: для DTZ-400BG/450BG: 280 (Д) × 270 (Ш) × 190 (В) мм; для DTZ-460BG: 325 (Д) × 323 (Ш) × 214 (В) мм
Габариты контроллера: 220 (Д) × 175 (Ш) × 144 (В) мм
Общий вес: 12 кг
Условия хранения: -20 °C ~ 60 °C; 5%RH ~ 80%RH (без конденсации)

Характеристики / технические спецификации

• Коммерческая модель: DTZ-4XXBG (варианты DTZ-400BG, DTZ-450BG, DTZ-460BG).
• Температурные диапазоны: 35–400 °C (DTZ-400BG), 50–500 °C (DTZ-450BG), 50–600 °C (DTZ-460BG).
• Диаметр калибровочной поверхности: 130 мм.
• Однородность поверхности: тип. 0.3 °C (RT→100 °C), впоследствии до 1.8 °C в зависимости от диапазона.
• Стабильность (10 мин): тип. ±0.2 °C (RT→100 °C), затем ±0.3 / ±0.4 / ±0.6 °C в зависимости от диапазона.
• Указанная точность: ≤ ±0.5 °C @ 200 °C.
• Разрешение отображения: 0.01 °C.
• Время нагрева: окружающая температура → 400 °C за 30 мин.
• Время охлаждения: 400 °C → окружающая температура ≈ 45 мин с опцией быстрого охлаждения.
• Время стабилизации: 8 мин.
• Регулирование: многоcегментный PID, многоступенчатое управление температурой, настройки сигнализации.
• Связь: RS-232 (подключение к ПК).
• Поддерживаемые датчики: поверхностные термопары, термисторы, тонкопленочные датчики, поверхностные Pt100 RTD, ленточные датчики, L-образные датчики и т.д.
• Конструкция: алюминиевый блок с гладкой поверхностью; авиационно-космическое композитное покрытие высокой твердости.
• Дополнительные функции: пазы для точного позиционирования, порт для установки эталонного датчика под центром.
• Габариты печи: 280×270×190 мм (DTZ-400/450BG); 325×323×214 мм (DTZ-460BG).
• Габариты контроллера: 220×175×144 мм.
• Общий вес: 12 кг.
• Условия хранения: -20 °C до 60 °C; влажность 5%RH до 80%RH (без конденсации).
