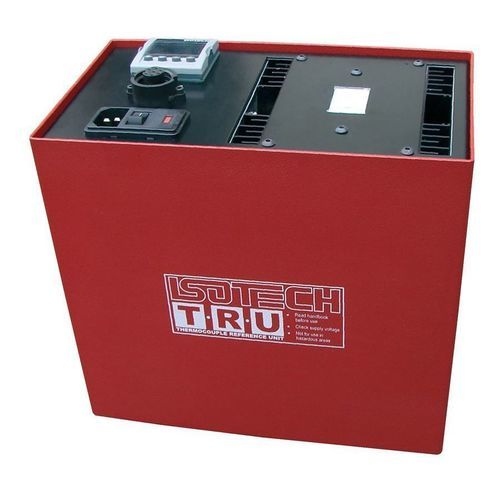

Система подключения для письменного стола TRU 938

для испытательного стенда

Описание
TRU 938 — эталонный узел холодного спая для термопар, обеспечивает стабильную и точную температуру 0°C либо поддержание температуры в диапазоне 45–70°C. Применяются пельтье-элементы; устройство выполнено в компактном корпусе, предназначено для лабораторий и калибровочных условий.

Применение и условия

• Подходит для лабораторных применений или установок с большим количеством термопар
• Диапазон рабочей температуры окружающей среды: 2–65°C

Сигнализация
Сигнализация срабатывает при отклонении температуры более чем на ±0,2°C.

Доступные блоки
B1 (рекомендуется для лабораторий): 6 гнезд Ø6,2 мм, глубина 130 мм, и 1 гнездо Ø4,2 мм; общая вместимость: 36 двойных контактов.
B2: 8 гнезд Ø8,2 мм, глубина 76 мм, и 1 гнездо Ø4,2 мм для установки контрольного RTD-датчика (датчик продается отдельно); общая вместимость: 100 контактов.

Температурные характеристики и спецификации
Диапазон температур: 0°C (или 45°C–70°C)
Стабильность: ±0,03°C (ошибку, вызванную нагрузкой термопар, можно компенсировать настройкой контроллера)
Время установления: 10 минут от 44°C
Вместимость: B1 = 6 гнезд Ø6,2 мм + 1 гнездо Ø4,2 мм, глубина 130 мм (36 контактов); B2 = 8 гнезд Ø8,2 мм + 1 гнездо Ø4,2 мм, глубина 76 мм (100 контактов)
Сигнализация: реле 5 A, 240 V (срабатывание при ±0,2°C)

Общие спецификации
Габариты В x Ш x Г: 228 x 253 x 148 мм
Масса: 5,5 кг
Питание: 100 / 130 V (50/60 Hz) или 208 / 240 V (50/60 Hz)
Потребляемая мощность: 100 W

Экологические спецификации
Диапазон применения: 2°C–65°C

Модели и аксессуары
TRU 938/36: блок B1, может принимать до 36 термопар.
TRU 938/100: блок B2, может принимать до 100 термопар.
Аксессуары: 935-14-54 (платиновый зонд для блока B1, поставляется с сертификатом UKAS), 935-14-55 (платиновый зонд для блока B2, поставляется с сертификатом UKAS), 935-17-32 (фильтр вентилятора для запыленных сред), 880D/x (двойные контакты для термопар K, E, N, UT, J, R или S; указывать количество и тип разъема).

Характеристики / технические спецификации

• Модель: TRU 938
• Функция: эталонный узел холодного спая термопар (фиксированная точка 0°C или поддержание 45–70°C)
• Технология: пельтье-элементы
• Диапазон температур: 0°C или 45–70°C
• Стабильность: ±0,03°C
• Время установления: 10 минут от 44°C
• Вместимость: B1 = 36 двойных контактов (6 гнезд Ø6,2 мм + 1 гнездо Ø4,2 мм, глубина 130 мм); B2 = 100 контактов (8 гнезд Ø8,2 мм + 1 гнездо Ø4,2 мм, глубина 76 мм)
• Сигнализация: реле 5 A, 240 V (срабатывание при ±0,2°C)
• Габариты: 228 x 253 x 148 мм
• Масса: 5,5 кг
• Питание: 100 / 130 V (50/60 Hz) или 208 / 240 V (50/60 Hz), 100 W
• Диапазон применения: 2°C–65°C
