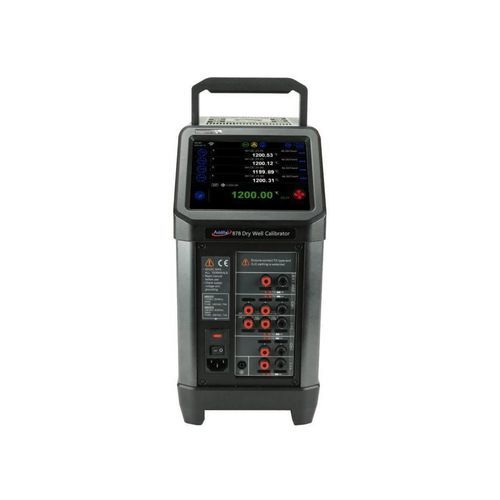

Переносная печь ADT875-1210

для определения эталонаэлектрическаядля лабораторий

ОБЗОР высокотемпературной печи
Калибровочные печи ADT875-1210 и ADT878-1210 (Additel) предназначены для калибровки термопар в рабочем диапазоне от 100 °C до 1210 °C. Они обеспечивают высокую стабильность и однородность, имеют заменяемые металлические вставки и могут поставляться с опционной электронной системой Process Calibrator (PC) для многоканочных снятий показаний, документирования задач и связи по HART.

Ключевые характеристики

• Диапазон температур: 100 °C до 1210 °C
• Две модели: ADT875 (стандарт) и ADT878 (эталон)
• Точность отображения (зависит от модели и температуры): напр. ADT878 ±1,5 °C при 1210 °C (см. подробные спецификации)
• Стабильность: ±0,1 °C
• Запатентованный многозонный контроль температуры Advanced Adaptive Control с управлением по 3 зонам и технологией принудительной вентиляции
• Заменяемые металлические вставки (глубокие XR 138 мм и короткие XS 115 мм для ADT875)
• Опция Process Calibrator (PC): многоканочные показания (эталон + до 4 тестируемых каналов), измерения мА/напряжения, проверка переключателей, питание петли 24 V DC, запись задач, снимки экрана и HART‑связь
• 6,5" цветной сенсорный экран; интерфейсы USB A, USB B, RJ45, WiFi, Bluetooth
• Заводская калибровка с аккредитацией ISO 17025 в комплекте
• Портативный, прочный, быстро выходит на рабочую температуру

Управление процессом и варианты
Опция Process Calibrator (PC) включает запатентованные разъемы Quick-Push Additel, совместимые с большинством термопарных соединений. Позволяет измерять один эталонный термопару и до четырех каналов UUT, выполнять проверки переключателей, питать петли 24 V DC, записывать задачи (as found / as left) и использовать HART для калибровки передатчиков. Функция snapshot захватывает экран и регистрирует каналы с автоматическими шаговыми и разгонными профилями.

Выбор вставок
Доступные вставки:

• Глубокие вставки (XR) глубина 138 мм – модели A, D, H (различные конфигурации гнезд: 6 мм, 6,35 мм и т.д.)
• Короткие вставки (XS) глубина 115 мм (только для ADT875)
• Несколько моделей вставок (напр. Модель A: 1 гнездо 6 мм + 3 гнезда 6,35 мм; Модель D: 4 гнезда 6 мм; Модель H: 4 гнезда 6,35 мм; Модели C, F, G, B, E с разными конфигурациями)

Поставляемый эталонный зонд AM1210-12 (пример)
Тип S, диапазон 0 °C до 1300 °C, диаметр проволоки термопары 0,5 мм, диаметр оболочки 6 мм, длина 305 мм, оболочка из альминия, защитный кейс в комплекте, протокол испытаний с данными прилагается.

Общие спецификации (фрагменты)
Диапазон температур: 100 °C до 1210 °C
Точность отображения (примеры по моделям): ADT875: ±1,2 °C при 100 °C → ±2,0 °C при 1210 °C; ADT878: ±1,0 °C при 100 °C → ±1,5 °C при 1210 °C
Стабильность: ±0,1 °C
Осевая однородность (зона 20 мм) примеры: ADT875 ±0,6 °C при 100 °C; ADT878 ±0,4 °C при 100 °C; значения увеличиваются с температурой (см. полную таблицу)
Радиальная однородность примеры: ±0,2 °C при 100 °C; ±1,0 °C при 1210 °C (зависит от модели)
Эффект нагрузки: ±0,5 °C
Условия окружающей среды: точность гарантируется при 8 °C–38 °C; эксплуатация 0 °C–50 °C, 0–90% относит. влажности без конденсации; нормальная рабочая высота до 3000 м
Условия хранения: -20 °C до 60 °C
Глубина погружения XR вставок: 138 мм (XS 115 мм только ADT875)
Наружный диаметр (OD): 24,8 мм (0,98")
Скорость нагрева: 23 °C → 1210 °C за 50 мин (тип.)
Скорость остывания (примеры): 1210 °C → 300 °C за 50 мин; 300 °C → 50 °C за 50 мин (зависит от модели)
Типичное время стабилизации: 15 минут
Разрешение: 0,01 °C
Единицы: °C, °F, K
Дисплей: 6,5" цветной сенсорный экран (165 мм)
Размеры (ВxШxГ): 345 x 170 x 330 мм
Масса: 10,6 кг
Питание: 115 V AC (±10%) или 230 V AC (±10%), переключаемое, 45–65 Hz, 580 W
Механические испытания: вибрация 2 g (10–500 Hz), удар 3×4 g, испытание падением 500 мм
Связь: USB A, USB B, RJ45, WiFi, Bluetooth
Языки: английский, китайский, японский, русский, немецкий
Гарантия: 1 год

Спецификации опции Calibrator of Process (фрагменты)
Измерение TC: поддерживает S, R, K, B, N, E, J, T, L, U
Диапазон TC (каналы UUT 1–4): –75 до 75 mV; эталон: –18 до 18 mV
Разрешение TC: 0.0001 mV; входное сопротивление < 10 Ω
Точность типа K (примеры ch.1-4, без зонда): ADT875: ±0.182 °C @100 °C → ±0.517 °C @1210 °C; ADT878: ±0.172 °C @100 °C → ±0.382 °C @1210 °C
Точность по напряжению (пример): ADT875 ch.1-4 0.02% rdg + 8 μV; эталонный канал 0.01% rdg + 2 μV
Диапазон тока: –30 mA до 30 mA; пример точности тока ±(0.02% rdg + 2 μA)
Документация: до 1000 задач с сохранением до 10 результатов (as found / as left), запись функций шаг/рампа, снимок экрана
HART: опционально (ADT875PC и ADT878PC)

Примечание
Спецификации 878-1210 требуют использования глубокого вставного элемента типа "XR".
