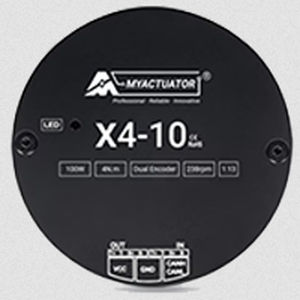

Бесщеточный двигатель RMD X4-10-EU

24 Вс кодирующим устройствомплоского типа

Бесщеточный мотор-панкейк RMD X4-10-EU - это компактный высокопроизводительный мотор с интегрированным приводом, энкодером и планетарным редуктором. - Крутящий момент: 4 Нм - Номинальная скорость: 238 об/мин - Связь: CAN или EtherCAT Основные характеристики: - Интегрированный привод + энкодер + планетарный редуктор - Номинальная выходная мощность: 100 Вт - Номинальный ток: 7,8 А - Пиковый крутящий момент: 10 Нм - Пиковый ток: 19,5 А - Связь: CAN - EtherCAT Технические характеристики: - Тип редуктора: Планетарный редуктор - Передаточное отношение: 28:17 - Входное напряжение (В): 24 - Скорость без нагрузки (об/мин): 317 - Входной ток без нагрузки (А): 1 - Номинальная скорость (об/мин): 238 - Номинальный крутящий момент (Нм): 4 - Номинальная выходная мощность (Вт): 100 - Номинальный фазный ток (Arms): 7,8 - Максимальный крутящий момент (Нм): 10 - Максимальный ток (Arms): 19,5 - КПД двигателя (%): 69,5 - Обратная ЭДС (vdc/krpm): 6 - Постоянная крутящего момента (Нм/А): 0,8 - Сопротивление (Ω): 0,32 - Индуктивность (мГн): 0,14 - Количество пар полюсов: 13 - Трехфазное соединение: Y - Задний приводной момент (Н.м): 0,8 - Люфт (Arcmin): 10 - Осевая нагрузка (KN): 1,2 - Радиальная нагрузка (KN): 1,2 - Инерция (кг.см2): 0,25 - Тип энкодера и интерфейс: Двойной энкодер ABS-17BIT (вход)/18BIT (выход) - Повторяемость позиции (градус): <0,01 - Связь: CAN BUS / EtherCAT - Вес (кг): 0,33 - Класс изоляции: F Таблица производительности (X4-10-EU): - Крутящий момент (Нм): 5,2, Повышение температуры (°C): 41, Время остановки (S): 10, Ток (Arms): 7,8 - Крутящий момент (Нм): 6, Повышение температуры (°C): 16, Время остановки (S): 8, Ток (Arms): 9,1 - Крутящий момент (Нм): 7,2, Повышение температуры (°C): 26, Время остановки (S): 5, Ток (Arms): 11 - Крутящий момент (Нм): 8, Повышение температуры (°C): 30, Время остановки (S): 3, Ток (Arms): 12,1 Ключевые технические характеристики: - Тип: Бесщеточный мотор-панкейк с интегрированным приводом, энкодером и планетарным редуктором - Модель: X4-10-EU - Входное напряжение: 24 В - Номинальная мощность: 100 Вт - Номинальный крутящий момент: 4 Нм - Номинальная скорость: 238 об/мин - Номинальный ток: 7,8 А - Пиковый крутящий момент: 10 Нм - Пиковый ток: 19,5 А - Связь: CAN - EtherCAT - Энкодер: Двойной ABS-17BIT (вход)/18BIT (выход) - Вес: 0,33 кг - Класс изоляции: F
