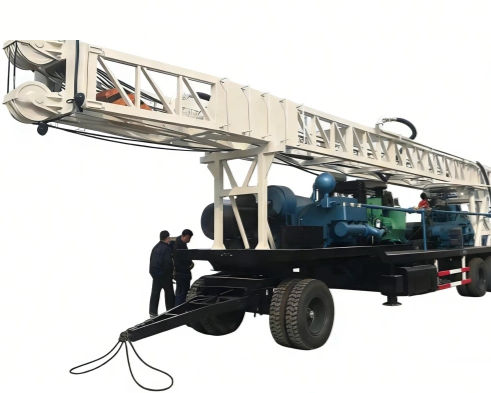

Буровая установка для каротажа YG-ZJ series

для исследованиямногофункциональнаядля геотермического бурения

Обзор
YG Machinery поставляет ряд буровых установок для нефти и геотермии (гидравлические и термические модели), разработанных для региональной адаптации, тяжёлых проектов и цифрового управления. Их оборудование используется в более чем 30 странах и охватывает разведку нефти и газа, геотермальные бурения, добычу угольного метана, строительство эксплуатационных скважин и геологоразведку.

Ключевые характеристики и возможности

• Региональная адаптация к различным грунтам: глина, песчаник, коренная порода, высокотемпературные условия и отдалённые площадки (конфигурации с внедорожными шинами для удалённых мест).
• Продвинутое цифровое управление: PLC‑управление и сетевое подключение PROFINET для цифрового бурения, снижающее операционные ошибки и повышающее эффективность.
• Семейства моделей: серии YG‑BZT (1000–1500 м) и YG‑ZJ (YG‑ZJ30, YG‑ZJ40, YG‑ZJ50), охватывающие широкий диапазон глубин и конфигураций.
• Доступны гидравлические и термические (геотермальные) варианты; возможна кастомизация под тип проекта (разведка нефти, геотермия, керновое бурение, эксплуатационные скважины, угольный метан).

Поворотный стол / Лебёдка / Буровая мачта (краткая спецификация)
Диаметр сквозного отверстия поворотного стола: 660 mm
Примеры номинальных глубин бурения: 1500 м, 1200 м, 1000 м
Модели бурильных труб (мм): φ89, φ114, φ127
Скорости поворотного стола (об/мин): 145, 84, 52, 37
Крутящий момент поворотного стола: 22 kN·m

Главная лебёдка: грузоподъёмность одного каната 90 kN; скорости одного каната 0.84, 1.90, 3.3 m/s; канат: D-6×19 φ28 mm
Вспомогательная лебёдка: номинальная грузоподъёмность одного каната 50 kN; канат: D-6×19 φ20 mm

Буровая мачта: эффективная высота 18.482 m; номинальная нагрузка 60 t
Активная бурильная труба пример: 108×108×12192 mm
Грузоподъёмность крюка пример: 60 t

Габариты (буксировка / рабочее состояние): буксировка 15282×2790×4420 mm; рабочее 15222×3800×20765 mm
Вес пример: 48 t
Ограничение скорости движения при буксировке: 20 KM/h

Серия YG‑ZJ (сравнительная сводка моделей)

• Модели: YG‑ZJ30, YG‑ZJ40, YG‑ZJ50.
• Номинальные диапазоны бурения (по диаметру долота): для 114 мм — ZJ30: 1600–3000 м; ZJ40: 2500–4000 м; ZJ50: 3500–5000 м. Для 127 мм — ZJ30: 1500–2500 м; ZJ40: 2000–3200 м; ZJ50: 2800–4500 м.
• Максимальная нагрузка на крюк (kN): ZJ30 = 1700; ZJ40 = 2250; ZJ50 = 3150.
• Диаметр бурового каната (мм): 29 / 32 / 35 (ZJ30 / ZJ40 / ZJ50). Номинальная мощность лебёдки (kW): 600 / 800 / 1200. Высота мачты (m): 41 / 43 / 45.

Сценарии применения

• Разведка нефти и газа: установки для разведочных скважин нефти, природного газа и сланцевого газа.
• Геотермальные бурения: установки для термальных вод в геотермальных проектах.
• Бурение для угольного метана.
• Строительство эксплуатационных скважин для нефтяных месторождений (стабильные установки с опциями цифрового управления).
• Геологоразведка и отбор керна для горнодобывающих проектов.

Характеристики / Технические данные

• Бренд: YG Machinery
• Ссылочные серии моделей: YG‑BZT (1000–1500 м), YG‑ZJ (YG‑ZJ30, YG‑ZJ40, YG‑ZJ50)
• Системы управления: PLC‑управление и PROFINET‑сеть
• Диаметр проходного отверстия поворотного стола: 660 mm
• Поддерживаемые диаметры бурильных труб: φ89, φ114, φ127
• Скорости поворотного стола: 145, 84, 52, 37 об/мин
• Крутящий момент поворотного стола: 22 kN·m
• Грузоподъёмность главной лебёдки (один канат): 90 kN; вспомогательная лебёдка: 50 kN
• Скорости одного каната у лебёдки: 0.84, 1.90, 3.3 m/s
• Типы и диаметры канатов: D-6×19 φ28 mm (главный), D-6×19 φ20 mm (вспомогательный)
• Эффективная высота мачты пример: 18.482 m; номинальная нагрузка пример: 60 t
• Пример активной бурильной трубы: 108×108×12192 mm
• Пример грузоподъёмности крюка: 60 t; пример веса: 48 t; ограничение скорости при буксировке: 20 KM/h
• Особенности серии YG‑ZJ: номинальная глубина до 5000 m, мощность лебёдки до 1200 kW, грузоподъёмность крюка до 3150 kN (YG‑ZJ50)
• Доступные конфигурации: внедорожные шины для удалённых площадок, гидравлические установки, геотермальные варианты, PLC‑базированное цифровое управление и адаптация под требования проекта.
