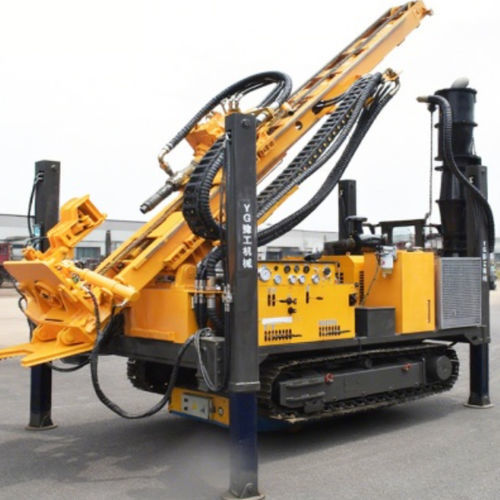

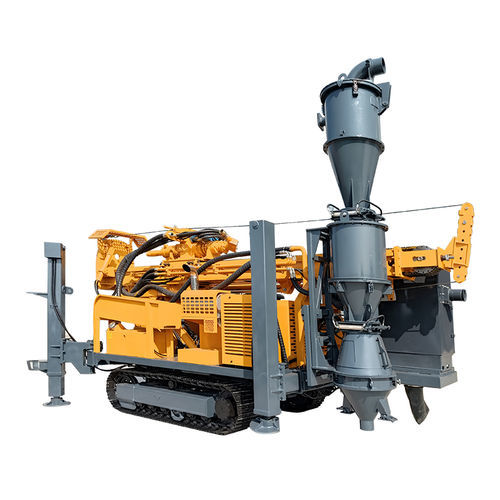

Буровая установка для исследования YG150RC

для зондажагеотехническаядля глубокого бурения

Обзор
Буровая установка с обратной циркуляцией, предназначенная для разведки полезных ископаемых, геотехнических изысканий и глубокого бурения. YG150RC сочетает RC-отбор проб с гусеничным шасси для мобильности на площадке и стабильной работы в различных грунтовых условиях.

Основные назначения

• Минеральная разведка и поиски месторождений
• Глубокое бурение (до номинальных 150 м)
• Отбор образцов грунта и горных пород с высокой чистотой проб
• Исследования крупных строительных объектов (дороги, мосты, фундаменты)
• Бурение скважин для подземных вод и глубоких колодцев
• Геотехнические исследования и экологический мониторинг

Принцип работы и основные функции
Установка использует технологию обратной циркуляции (RC): сжатый воздух под высоким давлением поднимает шлам по внутренней трубе, что предотвращает загрязнение кольцевого пространства и обеспечивает более чистые, менее перемешанные образцы. Система обеспечивает эффективный отбор проб и стабильное качество бурения.

Технические преимущества

• Высокая чистота образцов: обратный поток снижает загрязнение шламом из кольцевого пространства.
• Быстрая скорость проходки: эффективна в твёрдых породах и глубоких слоях.
• Простота обслуживания на месте: доступная конструкция для плановых работ.
• Стабильная работа: совместима со стандартными компрессорами и вспомогательными системами.
• Высокая адаптируемость: возможна интеграция с RC-буровыми установками и системами обратной циркуляции для повышения производительности в тяжёлых условиях.

Параметры
Модель: YG150RC
Масса буровой установки (гусеничное шасси): 9000 kg
Мощность двигателя: 125 kW (Cummins 6BTA5.9-C125)
Габариты (Д×Ш×В): 6750 × 2200 × 2950 mm
Диапазон температуры окружающей среды: -10～38 °C
Номинальная глубина бурения: 150 m
Диаметр конечного отверстия: 110–250 mm
Диапазон угла бурения: -10–90°

Технические характеристики

• Высота горизонтального отверстия: 1,85–2,8 m
• Макс. выходной момент буровой головки: 8000 N·m
• Скорости вращения головки (непрерывные): 30/60, 54/108 rpm
• Скорости вращения головки (интервальные): 62/124, 105/210 rpm (по спецификации)
• Ход подачи: 3500 mm
• Сила тяги/давления: 45 kN
• Подъёмная способность: 65 kN
• Скорость вращения устройства для вытяжки труб: 40 rpm
• Макс. крутящий момент устройства для вытяжки труб: 30000 N·m
• Диаметр проходного отверстия: 370 mm
• Тяговое усилие вспомогательного лебёдки (первый слой): 11 kN
• Диаметр троса лебёдки: 14 mm
• Ёмкость троса лебёдки: 60 m
• Макс. скорость вращения: 2200 rpm
• Скорость хода (гусеничное шасси): 1,2 km/h
• Давление на единицу площади: <0,05 MPa
• Проходимость подъёма: ≥20°
