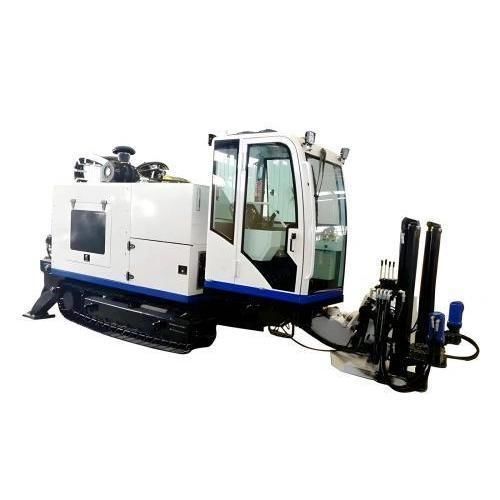

Горизонтальная направленная буровая установка YG series

для укладки оптического волокнадля прокладки напорного трубопроводаповоротная

Обзор
Если необходимо проложить трубопроводы под землей без вскрытия дорожного покрытия, установка горизонтального направленного бурения (HDD) прорезает ровный подземный канал и протягивает через него трубы. Она сочетает классические буровые инструменты нефтяной промышленности с современными методами прокладки труб, обеспечивая точное управление буровой головкой с поверхности. Типичный диапазон рабочих температур: -15°C до +45°C на несупесчаных/некаменистых грунтах.

Применение

• Установка водопроводов, линий электропередачи, газопроводов, телекоммуникационных линий и канализационных систем
• Пересечения под автомагистралями, железными дорогами, реками или историческими центрами городов, где открытые траншеи непрактичны

Принцип работы (кратко)
Машина сверлит пилотную скважину, использует управление для направления траектории с поверхности, выполняет расширение (reaming) для увеличения отверстия по необходимости и втягивает трубу в созданную скважину. Подходит для бесканальных работ по прокладке труб на большие расстояния в зависимости от условий грунта.

Преимущества горизонтального направленного бурения

• Без повреждения дорог: обеспечивает движение транспорта и сохраняет покрытие.
• Высокая точность: управление буровой головкой позволяет регулировать глубину и обходить существующие коммуникации.
• Долговечные трубопроводы: трубы, проложенные глубже (6–18 м), защищены от погодных воздействий и кислорода.
• Нижние эксплуатационные расходы: более быстрые работы, меньше персонала и отсутствие затрат на восстановление покрытия.

Советы для новичков и обслуживание

• Перед началом работ всегда сканируйте грунт локаторами коммуникаций, чтобы не повредить существующие сети.
• Ежедневный уход: очищайте систему раствора и держите резьбы бурильных труб чистыми и смазанными. Автоматическая смазка помогает, но ручная очистка предотвращает износ.
• Промывайте насос раствора чистой водой в конце дня, чтобы избежать засыхания жидкости, блокирующей сопла и повреждающей уплотнения.

Типичные характеристики и возможности (основные сведения из FAQ)

• Обрабатываемые трубы: распространённые стальные и ПЭ трубы диаметром примерно от 300 мм до 1200 мм (в зависимости от установки и принадлежностей).
• Длина протяжки: до примерно 1500 метров в зависимости от условий грунта и особенностей проекта.
• Помощь оператору: современные установки имеют высокую степень автоматизации (автоякорение, интеллектуальный мониторинг). Производители часто предоставляют удалённую поддержку и видеоматериалы.

Параметры установки горизонтального направленного бурения (таблица)
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

Характеристики / Технические спецификации

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
