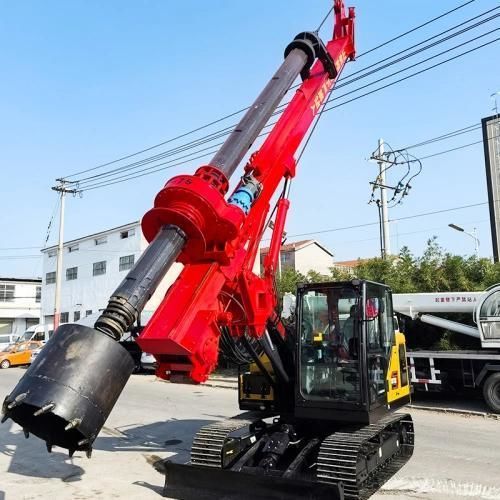

Буровая установка для зондажа YG series

стабилизационнаягеотехническаядля фундаментных свай

Обзор
Ротационная буровая установка — это тяжёлая машина, предназначенная для создания глубоких цилиндрических скважин для буронабивных свай и фундаментов. Установка вращает стальной инструмент для эффективного резания и извлечения грунта или породы, что позволяет устанавливать железобетонные сваи для зданий, мостов, дорог и подпорных сооружений.

Распространённые применения для начинающих

• Фундаменты зданий: Бурение глубоких скважин для опоры жилых или коммерческих сооружений.
• Строительство мостов: Создание устойчивых свайных фундаментов для мостов и переходов через реки.
• Подпорные сооружения: Устройство буровых свай вдоль откосов для стабилизации грунта и предотвращения оползней.

Ошибка для новичков, которой следует избегать
Не используйте один и тот же буровой инструмент для всех грунтовых условий. Применяйте стандартный буровой ковш для мягких грунтов и переходите на керновую трубу или шнек при встрече с породой. Неподходящий инструмент снижает скорость проходки и увеличивает износ оборудования.

Реальный пример (кейс)
Небольшая строительная бригада в Мексике приобрела компактную ротационную буровую установку для фундамента трёхэтажного коммерческого здания. После анализа грунтовых слоёв и выбора транспортабельной модели команда завершила работы по сваям на две недели раньше и сократила затраты на оборудование более чем на 30% по сравнению с арендой.

Вопросы и ответы для начинающих

• Как выбрать ротационную буровую установку для первой покупки? Опирайтесь на три параметра: диаметр сваи, требуемая глубина бурения и тип грунта. Компактные установки с фрикционной Келли-стойкой подходят для большинства неглубоких свай; сцепляемые Келли-стойки дают больше усилия для глубоких бурений в мягких грунтах.
• Какие ежедневные проверки нужно провести перед запуском двигателя? Проверьте уровни гидравлического и моторного масла, осмотрите Келли-стойку и стальные канаты на предмет повреждений и сильно изношенных участков, смажьте основные вращающиеся подшипники и соединения.
• Что делать, если стенки скважины начинают обсыпаться? В рыхлых песках или насыщенных грунтах используйте бентонитовый раствор или устанавливайте временные стальные обсадные трубы во время бурения для поддержки стенки и удаления шлама.

Характеристики / технические спецификации

• YG13
  • Макс. диаметр бурения: 1000 mm
  • Макс. глубина бурения: 13 m
  • Макс. крутящий момент: 50 KN·m
  • Угол вращения: 360°
  • Скорость вращения: 10-45 r/min
  • Габариты (m): 3.1 × 1.92 × 3.5 m
  • Вес: 9 ton
• YG15
  • Макс. диаметр бурения: 1600 mm
  • Макс. глубина бурения: 15 m
  • Макс. крутящий момент: 45 KN·m
  • Угол вращения: 180°
  • Скорость вращения: 17-45 r/min
  • Габариты (m): 6.8 × 2.27 × 3.2 m
  • Вес: 13 ton
• YG16
  • Макс. диаметр бурения: 1500 mm
  • Макс. глубина бурения: 16 m
  • Макс. крутящий момент: 46 KN·m
  • Угол вращения: 180°
  • Скорость вращения: 20-46 r/min
  • Габариты (m): 10 × 2.3 × 3.2 m
  • Вес: 11 ton
• YG20
  • Макс. диаметр бурения: 1600 mm
  • Макс. глубина бурения: 20 m
  • Макс. крутящий момент: 36 KN·m
  • Угол вращения: 360°
  • Скорость вращения: 22-43 r/min
  • Габариты (m): 9.5 × 2.6 × 3.5 m
  • Вес: 17.8 ton
