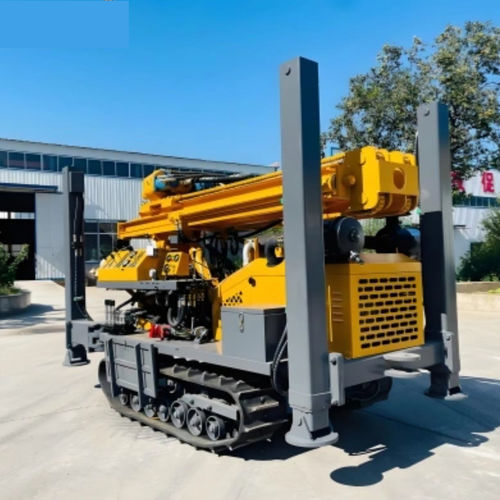

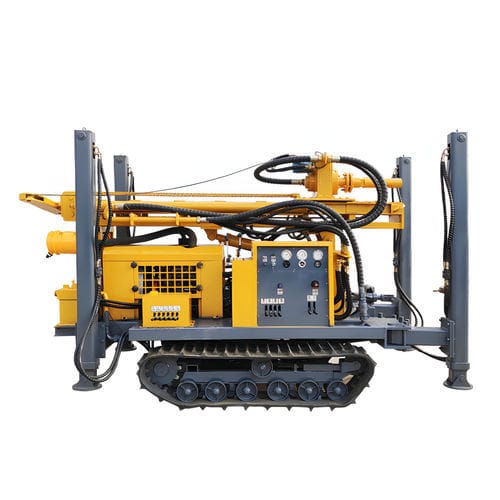

Буровая установка для исследования YG series

для глубокого бурениядля скважинмобильная

Обзор Данная буровая установка для бурения в глубоких скальных породах разработана для решения задач бурения в твердых породах благодаря высокому крутящему моменту, способности вести глубокое бурение и мобильности, необходимой для работы на удаленных объектах. Она решает такие распространенные проблемы, как недостаточный крутящий момент для проходки твёрдых пород, частые поломки в отдалённых местах и длительные задержки проектов, предлагая варианты с высоким крутящим моментом при повороте, широкий выбор моделей и проверенную надёжность в суровых условиях эксплуатации. Основные преимущества

• Конструкция с высоким крутящим моментом: крутящий момент при повороте составляет до 8500–11000 Н·м на более крупных моделях, что позволяет пробуривать известняк, гранит и базальт, а также повышает скорость бурения в твердых горных породах.
• Возможности по глубине: модели поддерживают глубину бурения от 180 м до 600 м, что позволяет удовлетворить большинство потребностей в бурении водозаборных скважин и скважин в глубоких горных породах.
• Адаптивность и надежность: рассчитаны на работу при температурах от -10 °C до 45 °C; заявленный показатель отказов в течение 12 месяцев составляет менее 1%; пылезащищенные и коррозионно-стойкие компоненты продлевают срок службы до более чем 10 лет.
• Простота эксплуатации и технического обслуживания: интуитивно понятное управление, большинство операторов осваивают его примерно за 1 день; базовое техническое обслуживание проводится каждые 50 часов бурения, а типичные ежемесячные затраты на техническое обслуживание составляют менее 200 долларов.
• Мобильность и адаптивность: дизельная установка с переносной конструкцией для работы в отдаленных и труднодоступных местностях с уклоном до 30°.

Доступные модели и типичные области применения Линейка продукции включает в себя несколько моделей, таких как YG-180, YG-200, YG-300, YG-300A, YG-400 и YG-600. Различные модели позволяют бурить скважины диаметром от примерно 140 мм до 350 мм и глубиной от 180 м до 600 м, что дает возможность выбора в зависимости от геологии месторождения и требуемой производительности. Основные сценарии применения

• Сельскохозяйственное орошение: бурение глубоких скважин для обеспечения стабильного орошения в засушливых районах.
• Геологоразведка и добыча полезных ископаемых: обеспечение водой удаленных шахт и работа в труднодоступной местности.
• Коммунальное водоснабжение: бурение скважин питьевой воды для деревень и городов.
• Вспомогательные работы в нефтегазовой отрасли: обеспечение водоснабжения для разведки энергоресурсов и связанных с этим потребностей на объектах.
• Реагирование на чрезвычайные ситуации: быстрое развертывание для обеспечения аварийного водоснабжения после стихийных бедствий.

Краткое изложение реальных примеров

• Бразилия (ферма): модель YG-300 рекомендована для гранитных пород — бурение до глубины ~220 м за 2 дня. Сообщённые результаты: 3 скважины, каждая из которых обеспечивает около 12 000 литров в сутки; увеличение урожайности сои на 25%; значительная ежегодная экономия на затратах на транспортировку воды.
• Австралия (шахта): благодаря использованию специальных буровых коронок и конфигурации переносной буровой установки за 3 дня было пробурено 280 м через слои железной руды. Сообщённые результаты: 5 скважин, обеспечивающих потребности рудника в воде, ежегодная экономия на транспортных расходах и отсутствие зарегистрированных простоев оборудования за отчётный период.

Часто задаваемые вопросы клиентов

• Может ли эта буровая установка пробуривать самые твёрдые породы? Да; модели с более высоким крутящим моментом (до 8500 Н·м и выше у более крупных моделей), по имеющимся данным, способны бурить гранит и известняк; испытания проводились на породах с твердостью в диапазонах, указанных на объекте.
• Могут ли ее эксплуатировать неспециалисты? По данным большинства пользователей, бригады могут пройти базовое обучение по эксплуатации примерно за 1 день; буровые установки спроектированы для упрощенного управления.
• Какова периодичность технического обслуживания? Рекомендуется проводить базовое техническое обслуживание каждые 50 часов бурения; запасные части, как правило, доступны по всему миру с короткими сроками доставки.
• Можно ли использовать установку в отдалённых районах? Да; установка оснащена дизельным двигателем и является переносной, что позволяет использовать её в отдалённых районах и на пересечённой местности.

Технические параметры (таблица) Модель | YG-180 | YG–200 | YG–300 | YG–300A | YG–400 | YG–600 Диаметр буровой скважины | 140–254 мм | 140–305 мм | 140–325 мм | 140–325 мм | 140–350 мм | 140–350 мм Глубина бурения | 180 м | 200 м | 300 м | 300 м | 400 м | 600 м Длина однократного продвижения | 3,4 м | 3,4 м | 6,6 м | 3,4 м | 6,6 м | 6,6 м Скорость продвижения | 2,5 км/ч | 2,5 км/ч | 2,5 км/ч | 2,5 км/ч | 2,5 км/ч | 2,5 км/ч Углы подъема (макс.) | 30° | 30° | 30° | 30° | 30° | 30° Установленная мощность | 55 кВт | 65–70 кВт | 84 кВт | 75,8 кВт | 92 кВт | 115 кВт Рабочее давление воздуха | 1,7–2,5 МПа | 1,7–3,0 МПа | 1,7–3,3 МПа | 1,7–3,0 МПа | 1,7–3,5 МПа | 1,7–3,5 МПа Расход воздуха | 17–31 м³/мин | 17–30 м³/мин | 17–35 м³/мин | 17–35 м³/мин | 17–35 м³/мин | 17–35 м³/мин Варианты длины буровой трубы | 1,5 м, 2,0 м, 3,0 м (в некоторых моделях также 6,0 м) | 1,5 м, 2,0 м, 3,0 м | 1,5 м, 2,0 м, 3,0 м, 6,0 м | 1,5 м, 2,0 м, 3,0 м | 1,5 м, 2,0 м, 3,0 м, 6,0 м | 1,5 м, 2,0 м, 3,0 м, 6,0 м Диаметр буровой трубы | 76 мм, 89 мм | 76 мм, 89 мм | 89 мм, 102 мм | 76 мм, 89 мм, 102 мм | 89 мм, 102 мм, 108 мм | 102 мм, 108 мм, 114 мм Подъёмная сила буровой установки | 15 т | 12 т | 20 т | 16 т | 22 т | 28 т Скорость поворота | 45–65 об/мин | 45–70 об/мин | 45–115 об/мин | 40–70 об/мин | 45–115 об/мин | 45–115 об/мин Крутящий момент поворота | 3200–4600 Н·м | 3500–4800 Н·м | 6200–8500 Н·м | 5700–7500 Н·м | 6500–9000 Н·м | 8500–11 000 Н·м Габаритные размеры (Д × Ш × В) | 3800 × 1500 × 2200 мм | 4000 × 1750 × 2450 мм | 5900 ×2000*2850 мм | 4100*1950*2600 мм | 5900*2100*2850 мм | 6000*2200*2850 мм Вес | 4500 кг | 5800 кг | 9000 кг | 7000 кг | 10000 кг | 12000 кг Технические характеристики / спецификации

• Марка: YG (доступно несколько моделей YG: от YG-180 до YG-600)
• Диапазон глубины бурения: 180 м – 600 м в зависимости от модели
• Диаметр буровой скважины: ~140 мм – 350 мм (в зависимости от модели)
• Диапазон крутящего момента: от ~3200 Н·м до ~11 000 Н·м
• Мощность привода: типичная мощность двигателя от 55 кВт до 115 кВт
• Расход воздуха: ~17–35 м³/мин (в зависимости от модели)
• Типовые варианты буровых труб: 1,5 м / 2,0 м / 3,0 м (некоторые модели поддерживают длину 6,0 м)
• Усилие подъема буровой установки: 12 т–28 т в зависимости от модели
• Переносная дизельная конфигурация для использования на удаленных объектах; способность преодолевать подъемы до 30°
