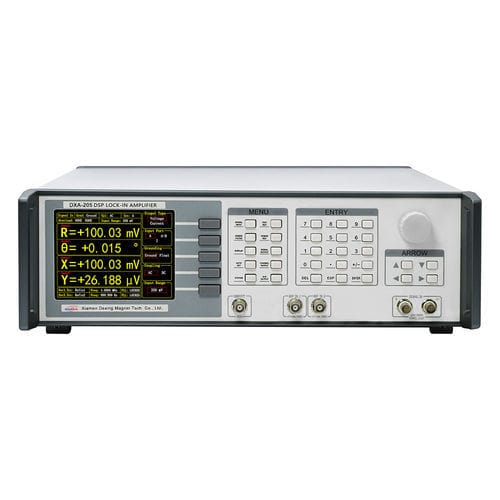

Прибор для измерения импеданса DXA-205

напряжениечастотытока

Обзор:

DXA-205 — высокопроизводительный цифровой лок-ин усилитель, охватывающий диапазон от DC до 1,5 MHz для точной синхронной детекции и измерений. Включает многоканальную демодуляцию, низкошумящие входы, осциллограф и FFT‑анализ, параметрический сканер и двухканальные PID‑регуляторы для замкнутого управления, что делает его подходящим для научных и промышленных испытательных установок.

Области применения:

• Сканирующая микроскопия: AFM, STM, SPM
• Наука о материалах: подвижность носителей, плотность носителей, эффект Холла, ультразвуковые материалы
• Транспортные измерения: характеристика проводимости и импеданса
• Измерения шума: плотность шума и кросс-корреляционные измерения
• Оптические эксперименты: спектральный анализ, THz и TDLAS измерения
• Оценка датчиков: гироскопы, фотоэлектрические датчики, резонаторы, акселерометры
• Магнитные датчики: SQUID, NV‑центры, атомные магнитометры, VSM
• Биомедицина: микро‑ и биофлюидные приложения

Основные функции и особенности:

• Диапазон частот DC до 1,5 MHz с высокой точностью и сверхтонким разрешением
• Очень низкий входной шум (до 2,5 nV/√Hz) и широкий диапазон чувствительности (1 nV–5 Vrms)
• Восемь синхронных демодуляторов для параллельных измерений и динамический резерв >130 dB
• Встроенный 2‑канальный осциллограф и FFT‑анализатор; глубина выборки до 65 536, настраиваемое время выборки 65 μs–1 s
• Внутренние независимые 2‑канальные цифровые PID‑регуляторы до 4 MSPS, тесно интегрированные с демодуляторами
• Параметрический сканер для быстрого построения частотной/амплитудной характеристики в одиночном или циклическом режиме
• Множественные интерфейсы: RS-232, USB2.0, гигабитный Ethernet, Wi‑Fi и GPIB (IEEE-488.2)

Технические характеристики:

• Входной канал — режимы: напряжение (сигнал с одиночным концом или дифференциальный) или ток (сигнал с одиночным концом)
• Полная шкала чувствительности: 1 nV–5 Vrms
• Уровни диапазона: 2 mV–5 V (всего 7 уровней)
• Входная развязка: DC или AC
• Входное сопротивление (напряжение): 10 MΩ || 25 pF; (ток): 100 Ω или 1 kΩ
• Заземление экрана входа: заземление или 10 kΩ плавающее
• Динамический резерв: >130 dB
• Точность усиления: 0,5% тип., 1% макс.
• Входной шум напряжения: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz)
• Входной шум тока: 20 fA/√Hz (f = 97 Hz)
• ADC (вход): 24 bit
• Выходной канал — диапазон частот: DC – 1,5 MHz
• Точность частоты: 2 ppm + 1 μHz; разрешение частоты: 1 nHz
• Синусоидальная амплитуда (выход): 0,1 μVrms–5 Vrms; точность 0,5% тип., 2% макс.; разрешение 0,1 μVrms
• Ток нагрузки: ±80 mA макс.; выходное сопротивление: 50 Ω
• Регулируемый DC‑сдвиг: -5 VDC–5 VDC
• Синхронный выход: 3,3 V TTL/CMOS (выходное сопротивление 50 Ω)
• Доп. функции выхода: AM/FM/PM модуляция; DAC: 16 bit, 32 MSPS
• Референс‑каналы: 2; диапазон частот: 10 μHz–1,5 MHz; формы: прямоугольная или синус; входное сопротивление: 1 MΩ
• Уровни референса: Прямоугольная: 3 V < VIH < 5 V, -0,1 V < VIL < 0,5 V; Синус: >1 Hz; 300 mV < Vpp < 10 V
• Фаза: разрешение 1,0 μdeg; погрешность фазы ±0,5° тип., ±1° макс.; температурный дрейф < 200 ppm/°C
• Обнаружение гармоник: 1–10000F (nF < 1,5 MHz)
• Время захвата: внутр. опорный мгновенно; внеш. опорный: 10 или 100 циклов сигнала
• Осцилляторы: 2; точность 0,3 ppm; температурная стабильность 0,5 ppm/°C; старение <1 ppm/год; фазовый шум -145 dBc/Hz (@1 kHz)
• Демодуляторы: 8; 64‑битная обработка
• Постоянная времени: 100 ns–3 ks; измерительная полоса: 50 μHz–1,6 MHz
• Наклоны фильтра (dB/oct): 6, 12, 18, 24, 30, 36, 42, 48; синхронный фильтр эффективен <1000 Hz
• Вспом. I/O — AUX вход: 4 канала, ±10 V, разрешение 0,1 mV, входное сопротивление 1 MΩ, ADC 16 bit, 150 kSPS
• AUX выход: 4 канала, ±10 V, разрешение 0,1 mV, нагрузка ±30 mA макс., DAC 16 bit, 500 kSPS
• Интерфейсы: RS-232 (DB-9), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), Wi‑Fi, GPIB (IEEE-488.2)
• Питание: 220–240 V AC (100–120 V опц.); потребление 50 W тип., 70 W макс.; подавление сетевых помех: 70 dB @ 1 MHz
• Габариты: 448 mm × 532 mm × 148 mm; масса: 12 kg
• Оcциллограф: 2 канала, выбираемые входы (сигнал, опорный, выход, вспом.), множественные триггеры, макс. глубина выборки 65 536, настраиваемое время выборки 65 μs–1 s
• PID: внутренний независимый 2‑канальный цифровой PID, до 4 MSPS, интегрирован с lock‑in измерениями для замкнутого управления амплитудой, фазой и частотой
• Параметрический сканер: мгновенная построение частотно/амплитудной характеристики; одиночный или циклический режимы
• FFT‑анализатор: частотный анализ по захваченным сигналам; разрешение зависит от частоты дискретизации (≈ 1 Hz – 31 kHz)
