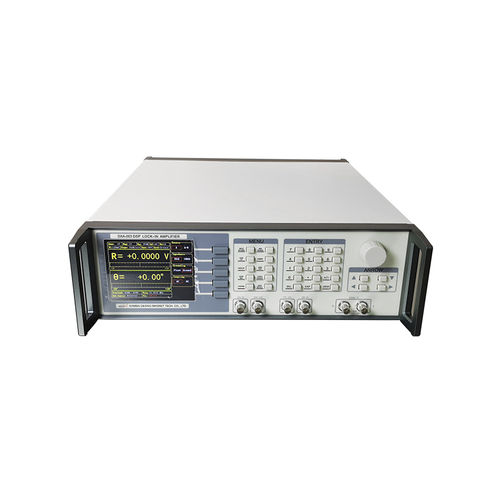

Блокировочный усилитель DXA-003

сигналадифференциальныйаналоговый

Частота: от постоянного тока до 10 МГц; Постоянные времени: от 30 нс до 4,4 кГц; Динамический резерв: @120 дБ; Полномасштабная чувствительность: от 1 нВ до 1 В; Шум низкий до 6 нВ // √ Гц; Область применения, анализатор спектра; ПИД-контроллер, модуляция AM. Входной канал С малошумящим аналоговым предусилителем входной сигнал DXA-003 можно переключать для работы в режиме несимметрического или дифференциального напряжения, а входной шум составляет 6 нВ/радиус; Гц при 100 кГц. Входное сопротивление составляет 50 Ом или 10 МОм, а полномасштабная чувствительность входного напряжения колеблется от 1 нВ до 1 В. Два линейных фильтра (50/60 Гц и 100/120 Гц) предназначены для устранения помех, связанных с линией. Программируемый усилитель усиления предназначен для регулировки динамического резерва системы в соответствии с величиной входного сигнала, так что DXA-003 имеет по своей сути большой динамический резерв до 120 дБ. Частота дискретизации 250MSPS определяется прецизионным 14-битным аналого-цифровым преобразователем, а специальный фильтр предназначен для предотвращения псевдонима. Справочный канал Чтобы обеспечить опорный сигнал для DXA-003, можно использовать внешнюю синусоидальную волну или прямоугольную волну, или собственный синтезированный исходный источник. Когда прибор настроен на внутренний опорный режим, внутренний прецизионный стабилизированный генератор и цифровой синтезированный алгоритм используются для генерации синусоидальной волны, которая умножает входной сигнал, при выборе внутреннего опорного режима практически нет шума опорной фазы.
