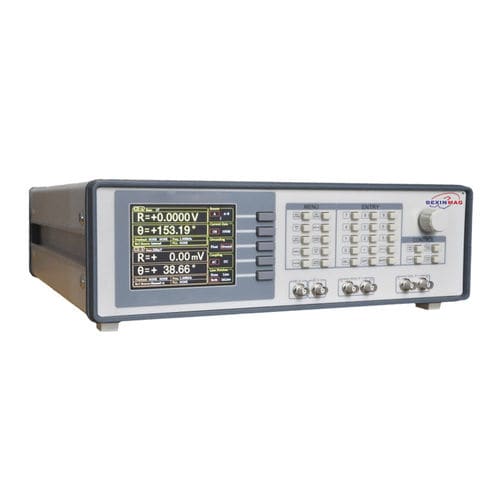

Блокировочный усилитель DXA-001C

сигналадифференциальныйаналоговый

Входной канал Два независимых входных канала имеют высокую синхронность и могут быть индивидуально настроены как несимметричный режим или режим дифференциального напряжения. С малошумящим аналоговым предварительным усилителем входной сигнал DXA-001C можно переключать для работы в несимметричном или дифференциальном режиме напряжения, а входной шум составляет 5 нВ/радиус; Гц. Входное сопротивление составляет 10 МОм, а полномасштабная чувствительность входного напряжения колеблется от 1 нВ до 1 В. Кроме того, DXA-001C также можно использовать для измерения тока с переменным усилением тока 10 ^ 6 или 10 ^ 8 В/А. Два линейных фильтра (50/60 Гц и 100/120 Гц) предназначены для устранения помех, связанных с линией. Программируемый усилитель усиления предназначен для регулировки динамического резерва системы в соответствии с величиной входного сигнала, так что DXA-001C имеет по своей сути большой динамический резерв до 100 дБ. Частота дискретизации 312,5 KSPS определяется прецизионным 24-битным аналого-цифровым преобразователем, а специальный фильтр предназначен для предотвращения псевдонима. Справочный канал Два независимых опорных канала могут работать во внешнем или внутреннем режиме. Во внутреннем режиме точный и стабильный внутренний осциллятор генерирует синусоидальную волну в качестве внутренней опорной точки, которая умножается на входной сигнал. Этот внутренний сигнал не имеет фазового шума. При использовании метода цифрового фазового сдвига разрешение по фазе опорного сигнала составляет 0,01 °. DXA-001C может работать на любой фиксированной частоте от 1 МГц до 102 кГц в этом режиме.
