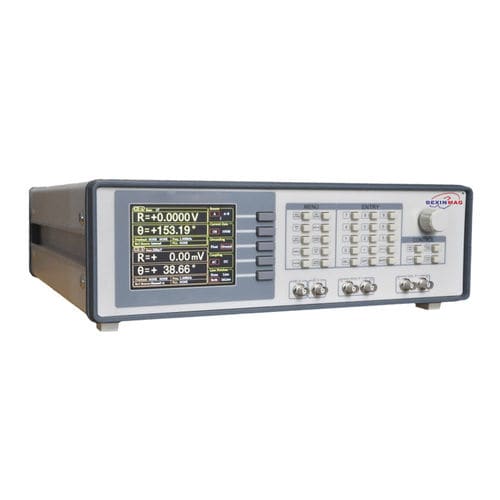

Блокировочный усилитель DXA-001

сигналадифференциальныйаналоговый

Входной канал С малошумящим аналоговым предварительным усилителем входной сигнал DXA-001 можно переключать для работы в режиме несимметричного или дифференциального напряжения, а входной шум составляет 10 нВ/радиус; Гц. Входное сопротивление составляет 10 МОм, а полномасштабная чувствительность входного напряжения колеблется от 1 нВ до 1 В. Кроме того, DXA-001 также можно использовать для измерения тока с переменным усилением тока 10 ^ 6 или 10 ^ 8 В/А. Два линейных фильтра (50/60 Гц и 100/120 Гц) предназначены для устранения помех, связанных с линией. Программируемый усилитель усиления предназначен для регулировки динамического резерва системы в соответствии с величиной входного сигнала, так что DXA-001 имеет по своей сути большой динамический резерв до 100 дБ. Частота дискретизации 312,5 KSPS определяется прецизионным 24-битным аналого-цифровым преобразователем, а специальный фильтр предназначен для предотвращения сглаживания. Справочный канал Чтобы обеспечить опорный сигнал для DXA-001, можно использовать внешнюю синусоидальную волну или прямоугольную волну, или собственный синтезированный исходный источник. Когда прибор настроен на внутренний опорный режим, внутренний прецизионный стабилизированный генератор и цифровой синтезированный алгоритм используются для генерации синусоидального выхода, который умножает входной сигнал, при выборе внутреннего опорного режима практически нет шума опорной фазы.
