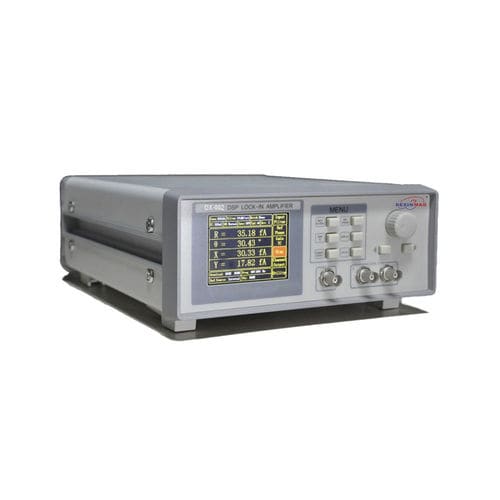

Блокировочный усилитель DXA-002

сигналадифференциальныйцифровой

Входной канал DXA-002 обнаруживает входной сигнал в несимметричном режиме или режиме дифференциального напряжения. С предусилителем со сверхнизким уровнем шума входной шум составляет всего 9 нВ/radic; Гц при 997 Гц. Входное сопротивление составляет 10 МОм, а полномасштабная чувствительность входного напряжения колеблется от 1 нВ до 1 В. Кроме того, DXA-002 можно использовать для измерения тока с коэффициентом усиления 10 ^ 6 или 10 ^ 8 В/А. Два линейных фильтра (50/60 Гц и 100/120 Гц) предназначены для устранения помех промышленной частоты. Программируемый усилитель усиления используется для регулировки динамического резерва системы, чтобы DXA-002 мог поддерживать высокий динамический резерв 120 дБ. Справочный канал Опорный сигнал может работать во внешнем или внутреннем режиме. Во внутреннем режиме точный и стабильный внутренний осциллятор генерирует синусоидальную волну в качестве внутренней опорной точки, которая умножается на входной сигнал. Этот внутренний сигнал не имеет фазового шума. При использовании метода цифрового фазового сдвига разрешение по фазе опорного сигнала составляет 0,01 °. DXA-002 может работать на любой фиксированной частоте от 50 МГц до 120 кГц в этом режиме. Во внешнем режиме опорный сигнал может быть синусоидальной волной, импульсом TTL или прямоугольной волной. Восходящий или опускающийся фронт внешнего опорного сигнала запускает петлю блокировки фазы (ФАПЧ) для блокировки внешнего сигнала. Основываясь на частоте опорного сигнала, DXA-002 может обнаруживать гармоники входного сигнала.
