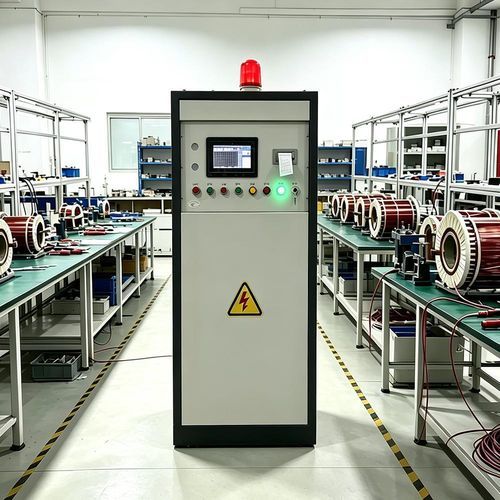

Пробойная установка высокого напряжения UHV-316Z

многоточечнаяэлектрического соответствия

Введение
UHV‑316Z — испытатель импульсной диэлектрической прочности между витками, предназначенный для выявления дефектов изоляции между слоями и витками в намотанных изделиях (электродвигателях и т.п.). Применяется метод сравнения импульсных форм волн с подачей управляемых высоковольтных импульсов для обнаружения локальных неисправностей и несоответствий волновых форм.

Ключевые особенности

• Удобный интерфейс: цветной сенсорный ЖК‑дисплей с пошаговыми подсказками и быстрым вводом параметров.
• Самодиагностика и пошаговое управление: встроенные проверки снижают вероятность ошибок при настройке.
• Хранение параметров: до 72 наборов параметров, включая заранее загруженные эталонные формы волн.
• Автоматизированные таймированные измерения: программируемые последовательности с отображением текущего напряжения и времени в реальном времени.
• Отображение многофазных форм волн в реальном времени: одновременная цветовая индикация форм волн для удобного сравнения фаз.
• Автоматический анализ и архивирование: мгновенный анализ форм волн, показ ошибок между фазами и автоматическое сохранение до 1000 записей.
• Регулируемая шкала формы волны: изменение масштаба на экране под разные объекты и чувствительности.
• Поддержка одноцепного режима (≥10 кВ): хранение эталонных форм волн для испытаний сформированных обмоток.
• Защита заземления: постоянный контроль заземления, блокирующий или прерывающий испытания при ненадёжном контакте.
• Практичная конструкция для участка: панельный принтер и напольный шкаф для работы на производстве без отдельного ПК.

Технические параметры

• Испытательное напряжение: плавно 3,5–35 кВ, цифровой дисплей, точность ≤±5%
• Частота импульса: 6,25 Гц
• Время нарастания импульса: 0,1–0,5 мкс
• Емкость накопителя / макс. выходная энергия: 0,047 μF / 28,8 Дж
• Время измерения на фазу: 0–99 с, плавно регулируемое, цифровой индикатор
• Режим измерения: одноцепной, таймерная проверка фаз
• Отображение формы волны: цветной сенсорный ЖК‑дисплей, одновременное отображение нескольких фаз
• Режимы оценки: дифференциальная площадь, разность площадей, разность частот (в комбинации)
• Наборы параметров: 72
• Хранение записей: 1000 групп
• Печать: панельный микро‑принтер
• Область применения: обмотки двигателей 1/3‑фазные с номинальным напряжением ≤10,5 кВ
• Питание: 220 В ±2 %, 50/60 Гц; ≥4 кВА
• Конструкция: напольный шкаф
• Рабочая температура: 5–35 °C
• Относительная влажность: ≤75%
• Электробезопасность: сопротивление изоляции (ввод питания — рама) ≥20 МОм; выдерживает 1500 В/50 Гц 1 мин без пробоя или искрения

Применение и безопасность

• Предназначен для контроля на производстве, обеспечения качества и НИОКР при испытаниях обмоток двигателей и трансформаторов.
• Обеспечивает воспроизводимые количественные оценки, подходящие для серийных испытаний и верификации спецификаций производителя.
• Интегрированные средства защиты (контроль заземления, диэлектрические испытания, изоляция шкафа) обеспечивают безопасность оператора при высоковольтных испытаниях.
• Сохранённые данные и печатные отчёты поддерживают трассируемость и документацию качества.
