Испытательный стенд момента UHV-316L

температурыутечкисопротивления

Описание продукта:

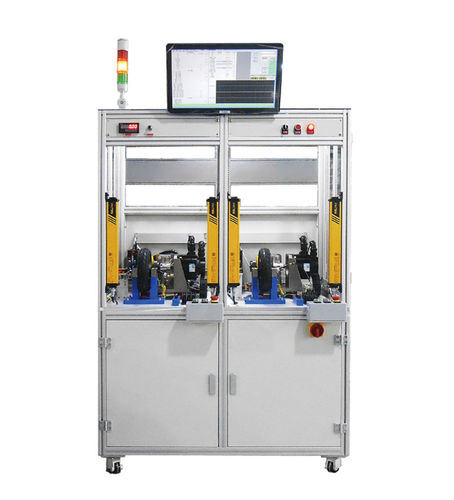

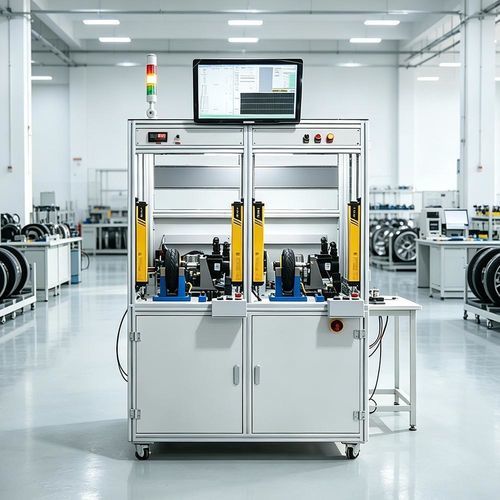

Автоматический испытательный стенд UHV-316L предназначен для окончательных электрических испытаний ступичных двигателей с постоянными магнитами без шины, с подключением к динамометру через отверстие под вентиль. Он автоматически оценивает соответствие каждого тестового параметра заданным контрольным пределам и формирует подробные отчёты.

Характеристики продукта:

• Автоматическая последовательность испытаний: измерение DC-сопротивления, сопротивления изоляции, испытание на холостом ходу, нагрузочные испытания и другие ключевые электрические и эксплуатационные параметры.
• Автоматическое принятие решения о качестве по настроенным пределам; поддерживается ручной ввод данных.
• Автоматическая генерация отчетов и хранение данных с функцией поиска для трассируемости.
• Однопостовая конфигурация: испытание одного двигателя за цикл; максимальный DC-испытательный ток ≤ 300 A.
• Функции безопасности: блокировка, звуковая/световая сигнализация и аварийная остановка.
• Встроенное сканирование кодов для автоматического получения параметров продукта; совместимость с MES для экспорта/хранения данных.
• АС-двигатель в качестве нагружателя с линейно регулируемым моментом; сменные монтажные скобы для широкого охвата моделей.
• Быстросъёмный механизм крепления двигателя, адаптированный к подключению через отверстие под вентиль.

Проверяемые параметры:

• Визуальный осмотр: ручная проверка сборки, чистоты и отсутствия повреждений перед установкой.
• Испытание на холостом ходу: измерение напряжения, тока, скорости, направления вращения и мощности; доступна ручная проверка шума.
• Испытание характеристик под нагрузкой: кривая «момент-скорость», кривая «мощность-скорость», карта КПД, испытания на нагрев при различных режимах и выбираемые испытания на перегрузку.
• Испытание при заблокированном роторе.
• Испытание рекуперативного торможения.
• Испытание сопротивления изоляции.
• Испытание обратной ЭДС (Back EMF).
• Испытание на выдерживаемое переменное напряжение (частота сети).

Параметры продукта:
Параметр испытания | Диапазон измерения | Точность | Примечания
DC-сопротивление | 0.01~1000 Ω | Class 0.2 |
Сопротивление изоляции | DC 500 V / 1~500 MΩ | Class 5.0 | Автоматическое вычитание фона
Испытание на выдерживаемое переменное напряжение | AC 400~2000 V | Class 2.0 | Время испытания 1~60 с регулируемое
Ток утечки | 1~100 mA | | Автоматическое вычитание фона; защита от пробоя
Электрические измерения - Ток | DC 1 A~300 A | Class 0.5 | Макс. DC-испытательный ток ≤ 300 A
Электрические измерения - Напряжение | DC 10~96 V | |
Нагрузочный тест - Скорость | 0~1000 rpm | Class 0.5 |
Нагрузочный тест - Момент | 1~300 Nm | |

Технические характеристики:

• Модель: UHV-316L
• Применение: окончательные электрические испытания ступичных двигателей с постоянными магнитами (без шины, подключение через отверстие под вентиль)
• Максимальный DC-испытательный ток: ≤ 300 A
• Диапазон измерения DC-сопротивления: 0.01~1000 Ω (Class 0.2)
• Сопротивление изоляции: DC 500 V, 1~500 MΩ (Class 5.0) с автоматическим вычитанием фонового значения
• Испытание на выдерживаемое переменное напряжение: AC 400~2000 V (Class 2.0), время 1~60 с регулируемое
• Измерение тока утечки: 1~100 mA с вычитанием фона и защитой от пробоя
• Электрические измерения: ток DC 1~300 A (Class 0.5); напряжение DC 10~96 V
• Нагрузочные тесты: скорость 0~1000 rpm (Class 0.5); момент 1~300 Nm
• Однопостовая конструкция, АС-двигатель в качестве нагружателя с линейно регулируемым моментом
• Безопасность: блокировка, звуковая/световая сигнализация, аварийная остановка
• Поддержка встроенного сканирования кодов и сохранения данных в MES; сменные крепёжные скобы для широкой совместимости
