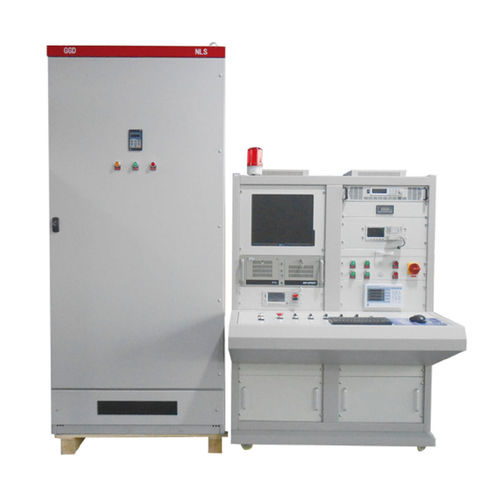

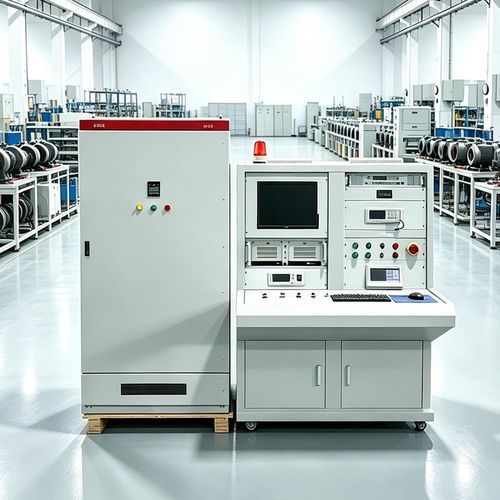

Электрический испытательный стенд UHV-316C

автоматическийдля двигателятрехфазная сеть переменного тока

Описание продукта:
Комплексный стенд для испытаний двигателей UHV-316C предназначен для заводской проверки однофазных и трёхфазных асинхронных двигателей малого и среднего размера. Стенд оснащён встроенным источником испытательной мощности с переменной частотой и обеспечивает автоматическое определение соответствия двигателя заданным стандартным параметрам.

Характеристики продукта:

• Показ результатов в реальном времени с встроенным хранением данных и функцией печати для трассируемых отчетов.
• Хранение стандартных параметров для быстрого сравнения и автоматического решения «годен/не годен».
• Одновременное испытание нескольких двигателей для повышения пропускной способности при проверках на производстве.
• Высокоточные измерения, быстрая скорость испытаний и высокая помехозащищённость для надёжных полевых испытаний.
• Программное обеспечение на базе Windows и модульная конструкция аппаратной части для простоты настройки, обслуживания и калибровки.

Параметры продукта:
Проверяемый параметр | Диапазон измерения | Точность | Описание
Температура | -40–150℃ | ±1℃ | Измерение температуры окружающей среды
Постоянное сопротивление | 0,01–2000 Ω | Class 0.2 | 6 диапазонов измерения, автоматическая температурная компенсация
Сопротивление изоляции | DC 500 V / 1–500 MΩ | Class 5.0 | Автоматическое вычитание фона
Испытание на межвитковое замыкание (surge) | 400–3000 Vp | Class 5.0 | Время фронта 0.2 μs, автоматическая оценка соседних витков при 1/200 оборота
Преодолевающее напряжение на промышленной частоте (напряжение) | AC 400–3000 V | Class 2.0 | Время 1–60 с, регулируемое
Преодолевающее напряжение на промышленной частоте (ток утечки) | 1–50 mA | — | Автоматическое вычитание фона, защита от пробоя
Испытание электрических параметров — ток | 0,1–100 A | Class 0.5 | —
Испытание электрических параметров — напряжение | 30–750 V | Class 0.5 | —
Испытание электрических параметров — частота | 50/60 Hz (асинхронная) | — | —

Технические характеристики:

• Модель: UHV-316C
• Диапазон номинальной мощности: 0,12 kW–37 kW (однофазный и трёхфазный)
• Применимо к заводской проверке малых и средних асинхронных двигателей
• Встроенный источник испытательной мощности с переменной частотой
• Поддерживаемые измерения: постоянное сопротивление, сопротивление изоляции, межвитковое (surge) испытание, электрические параметры, испытательное напряжение на промышленной частоте
• Диапазон измерения температуры: -40 до 150℃ (±1℃)
• Диапазон постоянного сопротивления: 0,01–2000 Ω (Class 0.2), 6 диапазонов, автоматическая температурная компенсация
• Сопротивление изоляции: DC 500 V, 1–500 MΩ (Class 5.0), автоматическое вычитание фона
• Напряжение межвиткового испытания: 400–3000 Vp (Class 5.0), фронт волны 0.2 μs, оценка при 1/200 оборота
• Испытательное напряжение на промышленной частоте: AC 400–3000 V (Class 2.0), время 1–60 s настраиваемое; ток утечки 1–50 mA с защитой от пробоя
• Электрические параметры: ток 0,1–100 A (Class 0.5); напряжение 30–750 V (Class 0.5); частота 50/60 Hz
• Функции: отображение в реальном времени, хранение и печать данных, хранение стандартных параметров, одновременные испытания нескольких двигателей, автоматическое определение соответствия на базе Windows, модульная конструкция
