Испытательный стенд для двигателя UHV-316

температурывибрационныйскорости

Обзор продукта:
Испытательный стенд для двигателей UHV-316 — это заказная, нестандартная испытательная система, соответствующая применимым национальным стандартам (например, GB/T755-2019). Предназначен для выполнения сложных программ испытаний низко‑ и высоковольтных трехфазных асинхронных двигателей и двигателей постоянного тока; возможна конфигурация под технические требования заказчика и типы двигателей.

Ключевые особенности:

• Модульная конструкция для настраиваемых последовательностей испытаний и масштабируемости под разные классы двигателей.
• Система измерения и управления на базе промышленного компьютера, PLC и цифровых индикаторов.
• Все компоненты (стенд, электрические шкафы, корпуса) с распыленным покрытием и долговечными маркировками.
• Оборудование и монтажные материалы — новые; документация и чертежи в единицах СИ.

Электропитание и конфигурация:
Напряжение питания: 460 В
Частота: 60 Гц
Фазы: 3 Phase
Номинальная мощность: ≥ 500 KVA

Испытательная способность:
1) Низковольтный трехфазный асинхронный двигатель — Номинальное напряжение: 230 В–660 В — Частота испытания: синус 50 Гц / 60 Гц — Диапазон испытаний без нагрузки: 3 кВт–1250 кВт — Примечание: мощные двигатели могут испытываться при низком напряжении и работать на номинальных оборотах.
2) Высоковольтный трехфазный асинхронный двигатель — Номинальное напряжение: 3 кВ–13,2 кВ — Частота испытания: синус 50 Гц / 60 Гц — Диапазон испытаний без нагрузки: 50 кВт–8000 кВт.
3) Двигатель постоянного тока — Номинальное напряжение: ≤ DC 800 В — Режим испытания: DC — Диапазон испытаний без нагрузки: 100 кВт–800 кВт.

Основные параметры испытаний и точности:
Переменное напряжение (низкое): 10–700 Vac — Точность: ±0,2% FS
Переменный ток (низкое напряжение): 1–1200 A — Точность: ±0,2% FS
Переменный ток (высокое напряжение): 1–500 A — Точность: ±0,2% FS
Постоянный ток: 1–500 A — Точность: ±0,2% FS
Постоянное сопротивление: 0,005–2000 Ω — Точность: ±0,2% FS
Температура: -20–200 ℃ — Точность: ±1 ℃
Частота: 45–65 Hz — Точность: ±0,1 Hz

Иллюстрации:

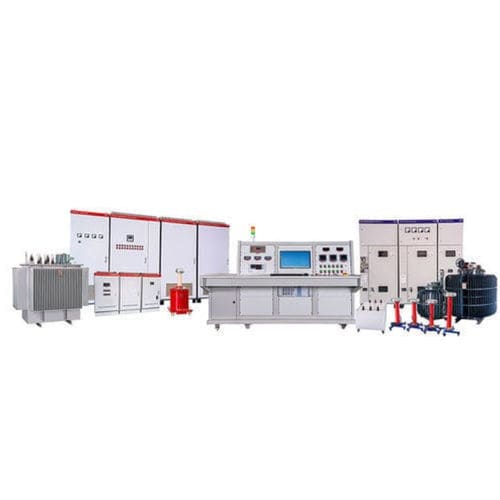

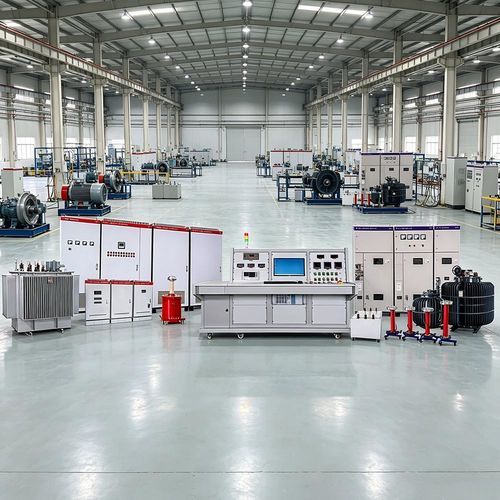

Имеются изображения продукции, показывающие стенд, шкафы управления и расположение оборудования.

Технические характеристики:

• Модель: UHV-316 (испытательный стенд для двигателей)
• Питание: 460 В
• Частота: 60 Гц
• Фазы: 3 Phase
• Номинальная мощность: ≥ 500 KVA
• Диапазон испытаний низкого напряжения 3‑ф: 230 В–660 В, 3 кВт–1250 кВт, 50/60 Гц
• Диапазон испытаний высокого напряжения 3‑ф: 3 кВ–13,2 кВ, 50 кВт–8000 кВт, 50/60 Гц
• Диапазон испытаний DC‑моторов: ≤ DC 800 В, 100 кВт–800 кВт
• Измерение AC‑напряжения (низкое): 10–700 Vac, ±0,2% FS
• Измерение AC‑тока (низкое): 1–1200 A, ±0,2% FS; (высокое) 1–500 A, ±0,2% FS
• Измерение DC‑тока: 1–500 A, ±0,2% FS
• DC‑сопротивление: 0,005–2000 Ω, ±0,2% FS
• Диапазон температур: -20–200 ℃, ±1 ℃
• Диапазон частот: 45–65 Hz, ±0,1 Hz
