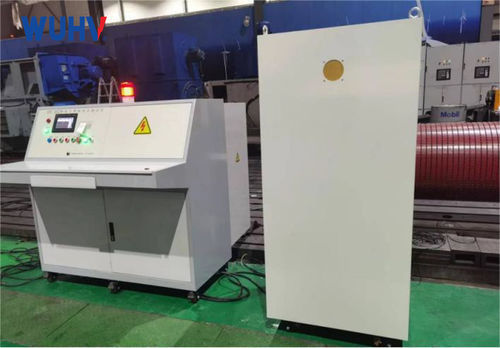

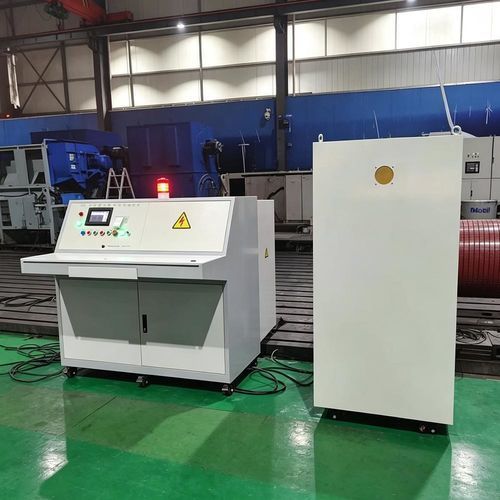

Диэлектрометр высокого напряжения UHV-316N

DCACэлектрического соответствия

Введение в продукт
UHV-316N — интеллектуальный испытатель диэлектрической прочности на сетевой частоте, предназначенный для испытаний однофазных и трехфазных AC/DC двигателей, трансформаторов и электрических катушек. Соответствует применимым национальным и отраслевым техническим требованиям. Обеспечивает полный набор функций, простоту эксплуатации и встроенные средства защиты. По специальному требованию возможна настройка выходного напряжения и мощности.

Особенности продукта

• Интерфейс: цветной сенсорный ЖК‑дисплей с пошаговыми подсказками и функцией самоанализа для удобной работы.
• Хранение параметров: несколько групп памяти для сохранения различных наборов параметров и результатов испытаний.
• Отображение в реальном времени: показ текущих измеренных значений и реальных кривых напряжения и тока утечки.
• Регулирование напряжения и защита от перенапряжения: электронное регулирование выходного напряжения с полной защитой от перенапряжения.
• Предустановка и стабильный выход: возможность предустановки выходного напряжения и алгоритм приближения для достижения заданного значения с поддержанием стабильного выхода в течение времени измерения.
• Защита от перегрузки по току: звуковая/световая сигнализация, автоматическое отключение ВН и сброс регулятора в ноль при превышении тока утечки установленного порога.
• Контроль заземления: проверка надёжности заземления в реальном времени, запрет или прерывание испытания при ненадёжном заземлении.
• Встроенный принтер: микро-принтер для печати сохранённых данных и результатов испытаний.

Параметры продукта
Модель: UHV-316N
Макс. выходное напряжение: 30кВ
Диапазон выходного напряжения: 0,01–30kV, непрерывно регулируемый
Диапазон измерения напряжения: (5–100)% от 30kV
Точность измерения напряжения: (5% от показания + 1 разряд); разрешение: 0,01kV
Макс. выходной ток: 1000mA
Диапазон выходного тока: 0,01–1000mA, непрерывно регулируемый
Диапазон измерения тока утечки: (5–100)% от 100 (автоматическое переключение диапазонов)
Точность измерения тока утечки: (5% от показания + 1 разряд); разрешение: 0,01mA
Выходная мощность: 30кВА
Выходная цепь: Одноконтурная (один комплект выходных клемм)
Питание: 220V (трехфазное) ±5%, 50Hz ±5%
Группы хранения параметров: 36 групп
Начальная точка хранения записей: 1–240 групп (хранение отключено при значении 0)
Электробезопасность: Сопротивление изоляции ≥20MΩ между входным терминалом питания и неизолированным металлическим корпусом; диэлектрическая прочность: 1,5kV/50Hz в течение 1 мин без пробоя или искрения
Рабочая среда: 0~40°C; относительная влажность ≤80%
Конструкция: Комбинированный шкаф

Характеристики / Технические спецификации

• Модель: UHV-316N
• Макс. выходное напряжение: 30кВ
• Макс. выходной ток: 1000mA
• Выходная мощность: 30кВА
• Диапазон напряжения: 0,01–30kV (непрерывно)
• Диапазон тока: 0,01–1000mA (непрерывно)
• Хранение: 36 групп параметров; хранение записей 1–240 групп
• Требование к питанию: 220V (трехфазное) ±5%, 50Hz ±5%
• Условия эксплуатации: 0~40°C, относительная влажность ≤80%
