Испытательный нагрузочный/разгрузочный модуль UHV-220/30FK

для батареипостоянный по величине токDC

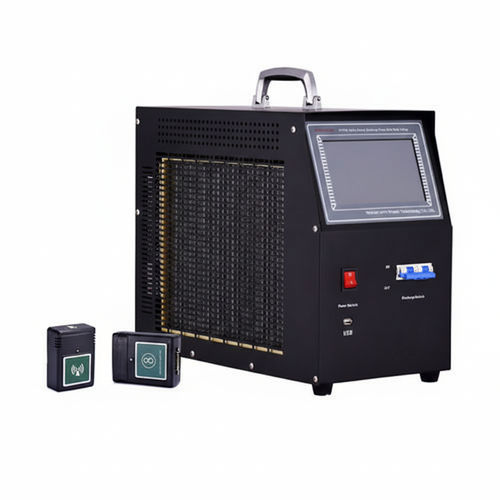

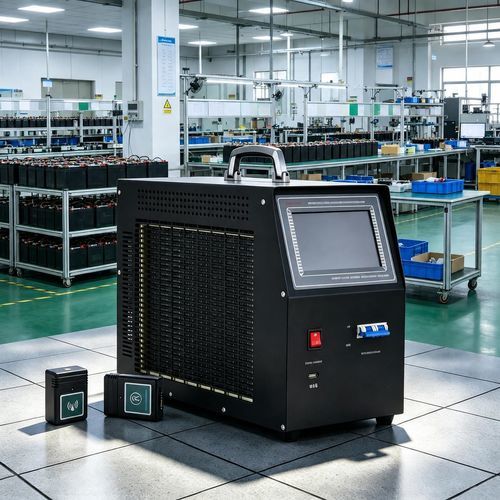

UHV-220/30FK — интеллектуальный тестер заряда/разряда аккумуляторов, предназначенный для точных оффлайн испытаний разрядом постоянным током с полным протоколированием процесса и многоуровневой защитой.

Введение

• Интеллектуальный тестер заряд/разряд выполняет оффлайн разряд постоянным током с регулированием тока в реальном времени и автоматической остановкой по установленным ограничениям по напряжению, времени или емкости. Оснащён беспроводным мониторингом напряжения ячеек, ПО для анализа на ПК (поддерживается китайский интерфейс), USB‑выходом и встроенной памятью 2 GB для полноформатного логирования.

Ключевые особенности

• Широкий диапазон напряжений: DC 10–600 В (в зависимости от конфигурации) для тестирования различных аккумуляторных систем.
• Точный разряд постоянным током: непрерывная регулировка для поддержания заданного тока и точного измерения емкости.
• Беспроводной мониторинг ячеек: модули контролируют до 12 ячеек одновременно для анализа напряжения в реальном времени.
• ПО для ПК: просмотр данных и удалённое управление разрядом (поддерживается китайский UI).
• Большая ёмкость хранения данных: встроенная память 2 GB и интерфейс USB для удобного экспорта.
• Дизайн с двойным CPU и многослойной защитой повышает надёжность и безопасность измерений.

Технические параметры

• Применимые напряжения аккумуляторов: 24V, 48V, 72V, 96V, 110V, 220V, 240V, 380V, 480V.
• Режимы работы: автономно, параллельно/несколько блоков, поддержка удалённого управления и мониторинга состояния.
• Напряжение разряда: DC 10V–300V (стандарт); DC 10V–600V (широкая конфигурация).
• Токи разряда (в зависимости от конфигурации и диапазона напряжений):
  • Для 10–19 V: 0–50 A ; 0–80 A ; 80 A ; 150 A (в разных конфигурациях).
  • Для 19–180 V: 0–100 A ; 0–120 A ; 120 A ; 300 A (в разных конфигурациях).
  • Для 180–300 V: 0–50 A ; 0–80 A ; 80 A ; 150 A (в разных конфигурациях).
  • Для 300–600 V: 50 A ; 60 A (для соответствующих конфигураций).
• Точность тока: 1%.
• Точность напряжения: 0,5%.
• Точность напряжения одной ячейки: 0,2%.
• Диапазон измерения напряжения ячейки и разрешение: 0.500 V – 16.00 V (разрешение 1 mV).
• Установка времени заряда/разряда: 0 – 99 часов 59 минут.
• Питание: AC 220 V.
• Охлаждение: принудительная вентиляция (forced air).
• Упаковка: алюминиевый выдвижной кейс.

Рабочая среда

• Отвод тепла: принудительное воздушное охлаждение.
• Рабочая температура: -5 ~ 50 °C; температура хранения: -40 ~ 70 °C.
• Влажность: относительная влажность 0 ~ 90% (при 40 ± 2 °C).
• Надёжная высота эксплуатации: до 4000 м.
• Уровень шума: < 60 dB.

Питание и безопасность

• Рабочее питание: однофазная трёхпроводная система: 220 V AC (-20% ~ +30%), частота 45 ~ 65 Hz.
• Испытания на выдерживание напряжения: вход‑корпус: 2200 V DC 1 мин; вход‑выход: 2200 V DC 1 мин; выход‑корпус: 700 V DC 1 мин.
• Стандарт безопасности: соответствует EN61095 (как указано).

Проводка

• AC вход: разъём GB, подходит для кабеля 1 ~ 1.5 mm².
• DC выход: инструментальный кабель 25 mm² с быстросъёмной вилкой (красный = +, чёрный = -).

Характеристики / спецификации

• Модель: UHV-220/30FK.
• Диапазон напряжений: DC 10–600 V (в зависимости от версии).
• Точности: ток 1% ; напряжение 0,5% ; одиночная ячейка 0,2%.
• Данные: встроенная память 2 GB, экспорт USB, ПО для ПК.
• Мониторинг ячеек: беспроводные модули до 12 ячеек на модуль.
• Охлаждение и корпус: принудительное охлаждение, алюминиевый выдвижной кейс.
