Локализатор дефектов изоляции PDF1000

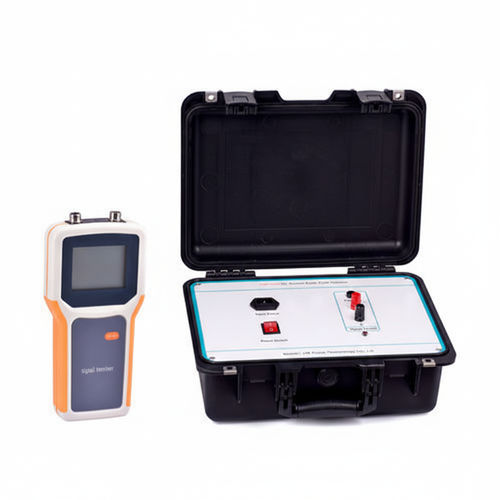

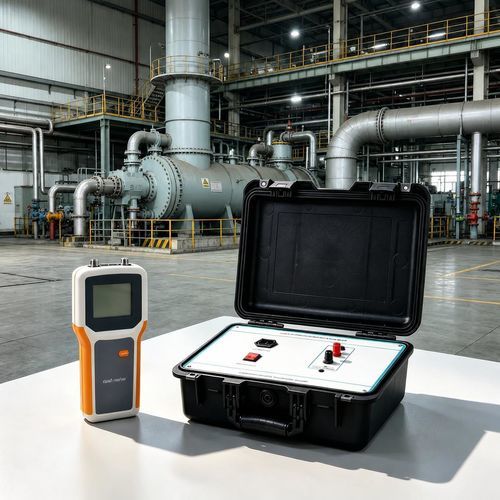

PDF1000 — портативный детектор замыканий на землю для систем постоянного тока, предназначенный для локализации и измерения земных (петельных) замыканий в DC‑сетях разных уровней напряжения. Устройство объединяет прецизионный генератор сигнала, аккумуляторный приёмник сигнала и зажимы, позволяя проводить непрерывную локализацию дефектов и измерение сопротивления заземления без остановки системы.

Особенности

• Простота эксплуатации: включить питание — прибор готов к работе; отсутствуют сложные последовательности нажатий.
• Без вмешательства в сеть: локализация без отключения плавающих зарядных устройств и других источников питания.
• Поддержка нескольких напряжений: 220 В, 110 В, 48 В и 24 В постоянного тока.
• Портативный приёмник: встроенная батарея для полевых работ без внешнего питания.
• Непрерывный поиск: постоянный поиск точки заземления в ходе нормальной работы системы.
• Высокая помехоустойчивость: компенсирует влияние распределённой ёмкости системы.
• Интеллектуальное управление зарядкой: сокращает время зарядки и продлевает срок службы аккумулятора.

Применение

• Электростанции, подстанции, шахты, химические предприятия и другие службы питания DC.

Технические характеристики

• Генератор сигналов
  • Частота выходного сигнала: 2,5 Гц
  • Выходное напряжение без нагрузки: ±20 В ±5%
  • Погрешность амплитуды напряжения: <5%
  • Выходной ток при коротком замыкании: ≤ 80 мА
  • Ударопрочность выходного разъёма: 400 В DC
  • Напряжение питания: AC 220 В ±10%
  • Частота питания: 50 Гц ±5%
  • Предохранитель входа: 200 мА
  • Максимальная мощность: 3 Вт
  • Габариты (генератор): 300 × 270 × 200 мм
• Приёмник сигнала
  • Чувствительность обнаружения сигнального тока: 0,5 мА
  • Импеданс генератора сигнала: 40 KΩ
  • Максимальный выходной ток: 2,5 мА
  • Дисплей приёмника: цифры 0 ~ 19
  • Габариты (приёмник): 210 × 100 × 32 мм
  • Зажим A: Φ 50 мм
  • Зажим B: Φ 7 мм × 9 мм
• Комплект
  • Максимально детектируемое сопротивление заземления: 300 kΩ
  • Точность измерения сопротивления заземления: 0 ~ 4,5 kΩ, ошибка ≤ 0,5 kΩ; 4,5 kΩ ~ 300 kΩ, ошибка ≤ 10%
• Габариты и масса
  • Внешний размер (главный блок): 340 × 290 × 140 мм
  • Вес (главный блок): 3,96 кг
  • Внешний размер (аксессуары/чехол): 390 × 290 × 140 мм
  • Масса аксессуаров: 2,8 кг
