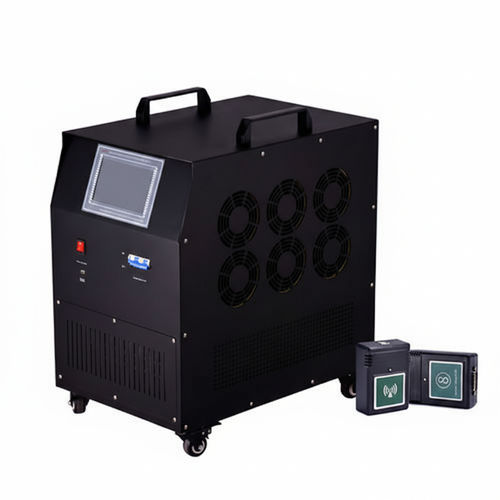

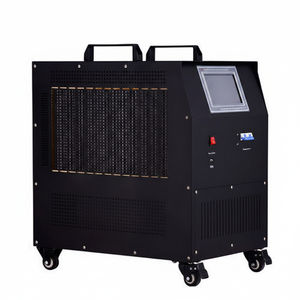

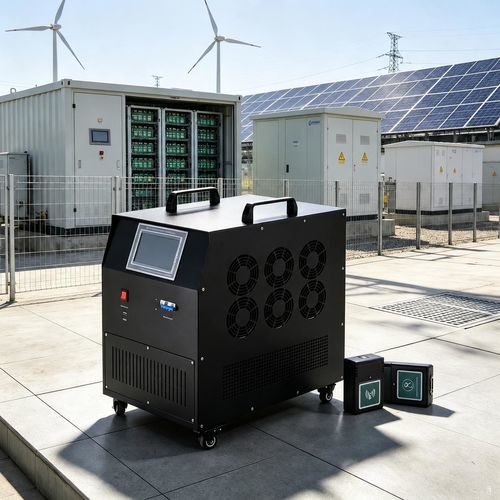

Нагрузочный/разгрузочный модуль DC UHV-220/30CF

переноснойпостоянный по величине токконвективное охлаждение

Тестер заряда и разряда аккумулятора UHV-220/30CF предназначен для проверки значений зарядки и разрядки аккумуляторных батарей и может использоваться как управляемая нагрузка для разряда. Обеспечивает постоянную разрядку на заданном значении путем непрерывного управления током разряда.

Функции

• Работа автономно или параллельно с другими блоками; поддержка дистанционного управления и мониторинга состояния.
• Интеграция «пять в одном»: заряд, разряд, обнаружение отдельной ячейки, онлайн-мониторинг и активация.
• Беспроводной мониторинг напряжения каждой ячейки (каждый модуль контролирует до 12 ячеек).
• Программное обеспечение для фонового анализа с функцией дистанционного разряда; хост имеет USB-интерфейс и 2 GB внутренней памяти для данных.
• Двухпроцессорная архитектура для повышения безопасности, надёжности и точности измерений; разряд можно приостанавливать и менять параметры без прекращения теста.

Технические параметры

• Режимы работы: автономно, параллельно, с дистанционным управлением и мониторингом состояния.
• Применимые аккумуляторные блоки: 48V / 110V / 220V / 380V.
• Диапазоны зарядного напряжения: 48V: 40–60V; 110V: 95–150V; 220V: 190–300V; 380V: 350–450V.
• Диапазоны зарядного тока: 48V: 10–150A; 110V: 1–80A; 220V: 1–40A; 380V: 1–20A.
• Диапазоны разрядного напряжения: 48V: 38–60V; 110V: 80–135V; 220V: 176–270V; 380V: 300–460V.
• Диапазоны разрядного тока: 48V: 0–150A; 110V: 0–150A; 220V: 0–100A; 380V: 0–50A.
• Точность тока: 1%.
• Точность напряжения: 0.5%.
• Точность напряжения отдельной ячейки: 0.2%.
• Диапазон и разрешение одиночной ячейки: 0.500V–16.00V (разрешение 1 mV).
• Время зарядки/разрядки: 0–99 ч 59 мин (программируемое).
• Питание: AC 220V / 380V.
• Охлаждение: принудительное воздушное охлаждение.
• Габариты: 610 × 390 × 675 мм; масса нетто: 61 кг; промышленные колесики для перемещения.

Рабочая среда

• Рабочая температура: -5 … 50 °C; температура хранения: -40 … 70 °C.
• Относительная влажность: 0–90% (ссылка при 40 ±2 °C).
• Номинальная высота эксплуатации: до 4000 м.
• Уровень шума: < 60 дБ.

Питание и безопасность

• Рабочее напряжение (сеть): однофазная трёхпроводная система 220V AC (-20% … +30%), частота 45–65 Гц.
• Испытания на выдерживание напряжения: вход-корпус 2200V DC 1 мин; вход-выход 2200V DC 1 мин; выход-корпус 700V DC 1 мин.
• Стандарт безопасности: соответствует EN61095 (как указано).

Электропроводка

• Вход AC: розетка GB, подходит для кабеля 1–1,5 mm².
• Выход DC: кабель 25 mm² с быстросъёмной клеммой (красный = плюс, чёрный = минус).

Дополнительные особенности

• Интегрированные функции для выполнения тестов, мониторинга и активации.
• Беспроводные модули мониторинга одиночных ячеек упрощают сбор данных (до 12 ячеек/модуль).
• USB-интерфейс и 2 GB внутренней памяти для локальной регистрации; ПО для анализа поддерживает дистанционное управление.
• Возможность приостанавливать разряд и изменять параметры без прерывания теста повышает гибкость проведения испытаний.

Модель и спецификации

• Модель: UHV-220/30CF.
• Применимые системы и диапазоны: см. технические параметры выше.
• Итог точностей: ток 1%; напряжение 0.5%; одиночная ячейка 0.2%.
