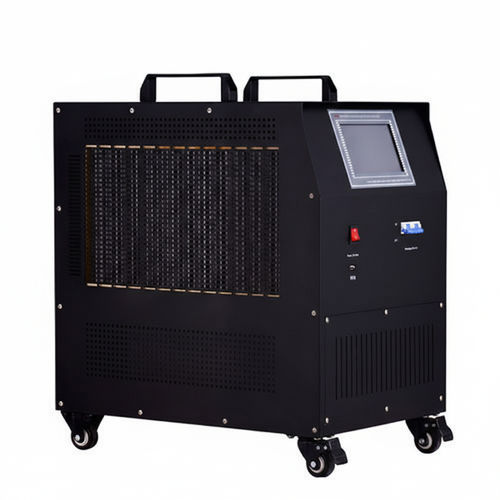

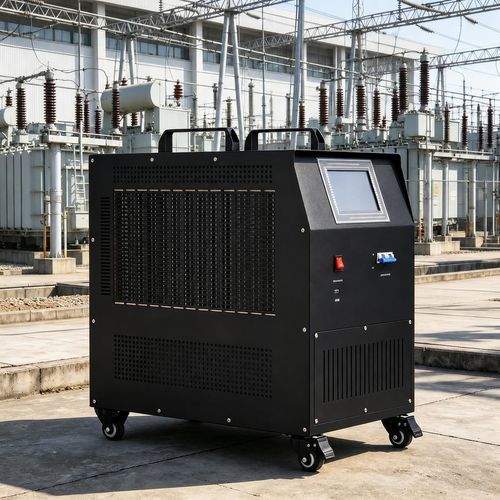

Нагрузочный/разгрузочный модуль DC UHV-220/30CFK

для лабораторийпереноснойAC

UHV-220/30CFK — тестер заряда и разряда аккумуляторных модулей, объединяющий регулируемые широкие диапазоны напряжения, настраиваемые ступени тока, беспроводной мониторинг по ячейкам и архитектуру безопасности с двумя CPU для лабораторных и производственных испытаний.

Ключевые особенности:

• Настраиваемые диапазоны напряжения (10–300 V или 10–600 V) для тестирования батарейных сборок разных уровней.
• Интегрированные функции: заряд, разряд, детекция ячеек, онлайн‑мониторинг и активация в одном приборе.
• Беспроводные модули мониторинга: до 12 ячеек на модуль для синхронного контроля по ячейкам.
• ПО для ПК (интерфейс на китайском) с функцией удалённого управления разрядом и экспортом данных через USB.
• Локальное хранение данных: 2 GB встроенной памяти для регистрации тестов.
• Архитектура dual‑CPU, разделяющая измерения и управление безопасностью.
• Гибкое управление тестами: изменение параметров или временная пауза без прерывания текущего цикла; авто‑стоп по напряжению/времени/ёмкости.

Технические преимущества:

• Широкий охват напряжений (10–600 V) для различных конфигураций аккумуляторных блоков.
• Универсальное решение «всё‑в‑одном» для лабораторий и производственных линий.
• Построчный беспроводной мониторинг для детального анализа состояния ячеек.
• Повышенная надёжность измерений и безопасность благодаря резервированию CPU и испытаниям на изоляцию.
• Гибкие режимы работы: одиночный прибор, параллельная работа нескольких приборов, удалённое управление и мониторинг состояния.

Технические характеристики:

• Режим работы: одиночное использование, параллельное использование нескольких устройств; поддержка удалённого управления и мониторинга.
• Зарядное напряжение: 10–300 V (стандарт) / 10–600 V (вариант).
• Зарядный ток: 0–40 A / 0–60 A / 0–20 A (варианты конфигурации).
• Напряжение разряда: 10–300 V (стандарт) / 10–600 V (вариант).
• Токи разряда (примерно по диапазонам): 10–19 V: 0–50 A; 19–180 V: 0–100 A; 180–300 V: 0–50 A. Альтернативные макс. значения: 10–19 V: 80 A; 19–180 V: 120 A; 180–300 V: 80 A; 300–600 V: 50 A.
• Точность тока: ±1 %.
• Точность напряжения: ±0,5 %.
• Точность напряжения отдельной ячейки: ±0,2 %.
• Диапазон/разрешение измерения ячейки: 0,500 V – 16,00 V (разрешение 1 mV).
• Время заряда/разряда: 0 ~ 99 часов 59 минут.
• Питание: AC 220 V / 380 V; однофазная трёхпроводная система 220 V AC (−20% ~ +30%), 45 ~ 65 Hz.
• Испытания на выдерживаемое напряжение: вход‑корпус 2200 V DC 1 мин; вход‑выход 2200 V DC 1 мин; выход‑корпус 700 V DC 1 мин.
• Соответствие безопасности: EN61095.
• Габариты: 461 x 225 x 390 mm.
• Масса: один блок 17,5 kg; два блока 20 kg.
• Перемещение: промышленные универсальные колёса.
• Охлаждение: принудительная вентиляция.
• Рабочая температура: -5 ~ 50 °C; температура хранения: -40 ~ 70 °C.
• Влажность: относительная влажность 0 ~ 90% (при 40±2 °C).
• Рабочая высота: 4000 m.
• Уровень шума: < 60 dB.
• AC ввод: GB‑socket, подходит для кабеля 1 ~ 1.5 mm².
• DC вывод: кабель 25 mm² с быстросъёмным разъёмом (красный = +, чёрный = −).
• Интерфейс данных: экспорт через USB и ПО для ПК; 2 GB встроенной памяти.
