Калибратор напряжение UHV-740
сопротивлениеэлектрические параметрыдля трансформатора

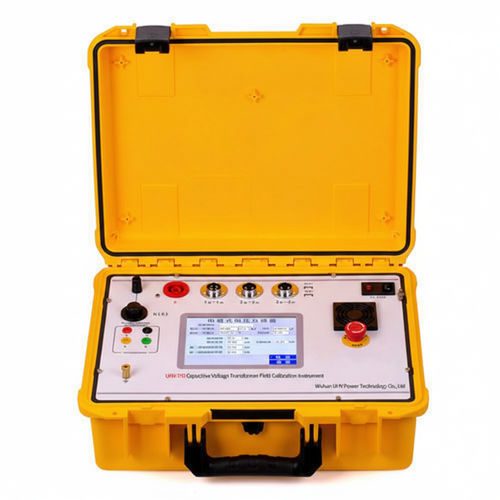

Калибратор напряжение - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - сопротивление / электрические параметры / для трансформатора

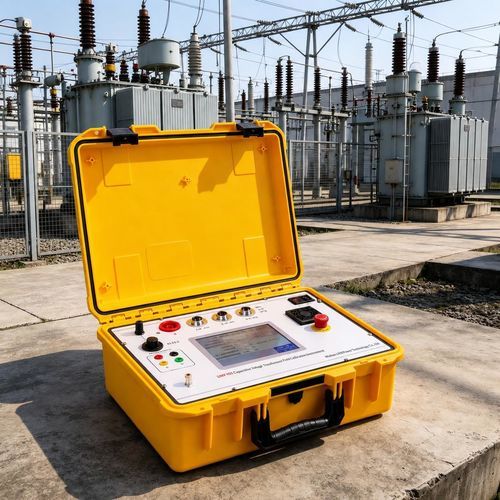

Калибратор напряжение - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - сопротивление / электрические параметры / для трансформатора
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Wuhan UHV Power Technology Co.,Ltd.

Характеристики

Физическая величина
напряжение, сопротивление, электрические параметры
Применение
для трансформатора, для трансформатора напряжения
Вариант
переносной, с функцией документирования, со встроенным регистратором данных, компьютеризованный
Температура

МАКС.: 40 °C
(104 °F)

МИН.: 5 °C
(41 °F)

Диапазон влажности

МАКС.: 80 %

МИН.: 0 %

Напряжение

МАКС.: 100 V

МИН.: 0 V

Описание

Общее описание
  • UHV-740 — это универсальный портативный полевой калибратор для выездной калибровки ёмкостных трансформаторов напряжения (CVT) и электромагнитных трансформаторов потенциала (PT). Устройство выполняет точные измерения коэффициента трансформации и фазовой погрешности, применяя низковольтные измерения и экстраполяцию кривой нагрузки трансформатора в диапазоне коэффициентов 6–500 kV/√3.


Ключевые особенности и преимущества
  • All-in-One решение: устраняет необходимость внешних источников повышения и нагрузочных боксов, используя экстраполяцию кривой нагрузки для измерения погрешностей PT/CVT (коэффициент/фаза) при нагрузках 20%–120%, в соответствии с национальными стандартами.
  • Комплексные измерения параметров: поддерживает измерение коэффициента и фазовой погрешности PT/CVT, частичного коэффициента напряжения CVT и ёмкости, промежуточных коэффициентов/напряжений PT, измерение постоянного сопротивления, а также проверки полярности/коэффициента/правильности подключения.
  • Безопасность и эффективность: полнофункциональное тестирование одним нажатием для снижения человеческих ошибок и рисков; работа <4 kV с многослойной защитой; быстрая частотная технология преобразования с помехозащитой.
  • Удобство использования: ОС WINCE с двойным режимом управления (сенсор/мышь), понятные схемы подключения и два USB-порта для экспорта данных; 16 GB встроенной памяти для миллионов записей.


Основные тесты и измеряемые параметры
  • Измерение коэффициента и фазовой погрешности PT/CVT
  • Измерение частичного коэффициента напряжения и частичной ёмкости CVT
  • Измерение промежуточного коэффициента и напряжения PT
  • Измерение постоянного сопротивления (DC)
  • Проверки полярности, коэффициента и правильности подключения


Характеристики / технические спецификации
  • Условия эксплуатации: температура (5 ~ 40) °C; относительная влажность <80% (при 25 °C); высота над уровнем моря <4500 м; частота питания 50 ± 0,5 Hz.
  • Тип измеряемого трансформатора: GIS Electromagnetic (PT), Capacitive Voltage Transformer (CVT).
  • Первичное напряжение: 6–500 kV/√3 (возможна нестандартная первичная конфигурация).
  • Вторичные напряжения: 100 V, 100 V/√3, 110 V, 110 V/√3, 100/3 V.
  • Точность измерения погрешности (коэффициент/фаза): 0.05%.
  • Точность измерения частичного коэффициента: 0.5%.
  • Точность измерения частичной ёмкости напряжения: 2%.
  • Точность измерения постоянного сопротивления: для 0–0.1 Ω — 3%; для 0.1–50 Ω — 1%.
  • Диапазон коэффициентов встроенной эталонной части: включает 6 kV/100 V (и 6 kV/√3 /100 V/√3), 10 kV/100 V (и 10 kV/√3 /100 V/√3), 35 kV/100 V (и 35 kV/√3 /100 V/√3), 110 kV/100 V (и 110 kV/√3 /100 V/√3), 220 kV/100 V (и 220 kV/√3 /100 V/√3), 330 kV/100 V, 500 kV/√3 /100 V/√3.
  • Класс точности внутреннего эталона: 0.02%.
  • Верификационная часть: диапазон напряжения 0–100 V (погрешность индикатора 0.5%); погрешность коэффициента 0.001%–3% (100 V); угловая разница 0.00′–50′ (100 V); выражения погрешности △X = ±(2%×X + 2%×Y ± 2 words); △Y = ±(2%×X + 2%×Y ± 2 words).
  • Адмиттанс: 0.1 ms–99.9 ms.
  • Хранение и связь: 16 GB встроенной памяти; два USB-порта для экспорта данных.
  • Габариты (мм): 496 × 394 × 185.
  • Масса: 14,0 кг.
