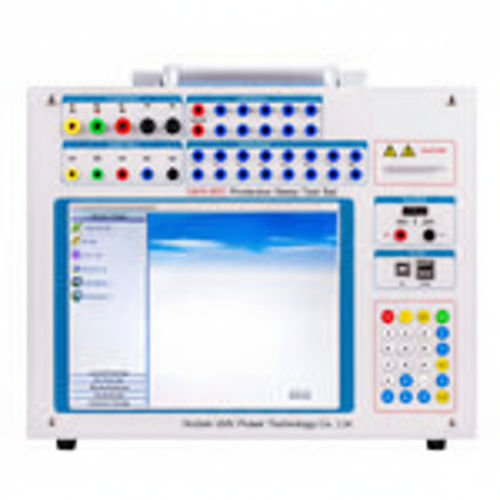

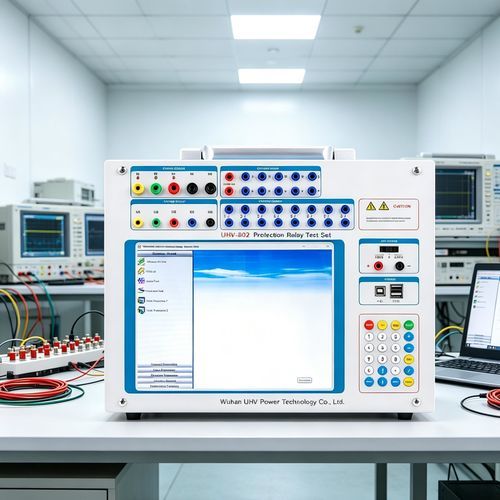

Испытательная система вторичным впрыском UHV-803

рабочих характеристиктермическаядля электросети

Обзор

UHV-803 — миниатюрный микрокомпьютерный тестер релейной защиты для трёхфазных систем, предназначенный для проверки и калибровки защитных реле в поле и лаборатории. Объединяет управление DSP+FPGA, истинный 16‑битный ЦАП и модульный линейный высокомощный усилитель для точной многоканальной подачи напряжения и тока в портативном корпусе.

Особенности продукта

• Гибкие многоканальные выходы: настраиваемые 4‑фазные выходы напряжения и 3‑фазные выходы тока для стандартных и специализированных тестов (дифференциальное тестирование трансформатора, быстрые коммутационные тесты).
• Управление с ПК: прямая связь с ноутбуком/ПК для автоматизированных и воспроизводимых тестовых последовательностей.
• Линейное усиление: модульные высококачественные линейные усилители (не импульсные) для снижения ВЧ/СЧ помех во всех диапазонах тока.
• Портативный блок управления: DSP‑управляемые выходы с высокоскоростной обработкой; компактный корпус с 8.4" TFT (800×600) и поддержкой промышленных клавиатуры/мыши.
• Интеллектуальное ПО для тестирования: автоматизация калибровки, проверка настроек защиты, воспроизведение неисправностей, логирование данных, векторные диаграммы и генерация отчётов.
• Двойное DC‑питание: встроенные DC‑выходы 110 В / 220 В для вспомогательных нужд.
• Расширенные интерфейсы: USB‑порты для связи и передачи данных.
• Комплексная система защиты: терморегуляция, схема плавного запуска и диагностические средства.

Технические детали

• Режимы работы: автономная работа или подключение к ПК; на устройстве предоставлено Windows‑хост ПО.
• Основное управление: DSP + FPGA; истинный 16‑битный ЦАП; модульный линейный усилитель высокой мощности; 8.4" TFT дисплей (800×600); промышленные устройства ввода.

Характеристики / технические спецификации

• Выход переменного тока (AC) — Точность выхода: 0,2°; Фазный ток (RMS): 0 ~ 40 A; Трёхфазный параллельный ток (RMS): 0 ~ 120 A; Длительно допустимое рабочее значение фазного тока (RMS): 10 A; Максимальная выходная мощность на фазный ток: 420 VA; Максимальная выходная мощность для 3 параллельных токов: 900 VA; Максимальное допустимое время работы для 3 параллельных токов: 10 s; Диапазон частот (основной): 0 ~ 1000 Hz; Порядки гармоник: 1 ~ 20.
• Выход постоянного тока (DC) — Точность выхода: 0,5°; Выходной ток: 0 ～ ±10 A/фаза, 0 ～ ±30 A (3 параллельно); Максимальное выходное напряжение нагрузки: 20 V.
• Выход переменного напряжения (AC) — Точность выхода: 0,2°; Фазное напряжение (RMS): 0 ~ 120 V; Линейное напряжение (RMS): 0 ~ 240 V; Фазовая/линейная выходная мощность: 80 VA / 100 VA; Диапазон частот (основной): 1 ~ 1000 Hz; Порядки гармоник: 1 ~ 20.
• Выход постоянного напряжения (DC) — Точность выхода: 0,2°; Диапазон фазного выходного напряжения: 0 ～ ±160 V; Диапазон линейного выходного напряжения: 0 ～ ±320 V; Фазовая/линейная мощность: 70 VA / 140 VA.
• Коммутационные входы/выходы и измерение времени — Входы коммутации: 10 каналов; Нулевой контакт: 1 ~ 20 mA; Режимы доступа потенциального контакта: "0": 0 ~ +6 V; "1": +11 V ~ +250 V; Коммутационные выходы: 8 пар (DC: 220 V / 0.2 A; AC: 220 V / 0.5 A); Диапазон измерения времени: 0.1 ms ~ 9999 s; Точность измерения: 0.1 ms.
• Механические и эксплуатационные — Габариты: 375 × 305 × 140 mm³; Масса: 13 kg; Питание: AC 220 V ±10%, 50/60 Hz; Рабочая температура окружающей среды: -10 ℃ ~ +50 ℃.
