Испытательное устройство вторичным впрыском UHV-702

напряженияавтоматическоедля предохранительного реле

Обзор

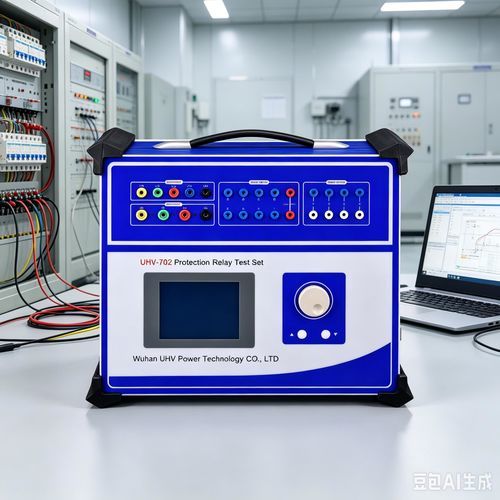

UHV-702 — портативный комплект для тестирования защиты трехфазных реле, предназначенный для проверки и калибровки на месте и для автоматизированных испытаний защиты. Поддерживает автономную работу через графический ЖК‑дисплей 320×240 и поворотной контроллер, а также может управляться с ПК для сложных сценариев тестирования.

Ключевые особенности

• Стандартные выходы: 4‑фазное напряжение и 3‑фазный ток; четвертая фаза (Ux) настраиваема для 3U0, синхронного обнаружения или произвольного выходного напряжения.
• Автономная работа с большим графическим ЖК (320×240) и поворотным «мышиным» контроллером для удобной эксплуатации на месте.
• Мощное ПО для ПК: автоматизация калибровок и масштабных тестов (трехфазный дифференциал, синхронное повторное включение, переключение вспомогательного питания, генерация отчетов и т.д.).
• Разветвлённые контакты I/O: 8 входных контактных каналов и 4 пары выходных нулевых контактов (возможна расширяемость), автоматическое распознавание типов контактов (0–250 В).
• Множество мер защиты: продуманная система отвода тепла, мягкий пуск, многоуровневая защита, самодиагностика и блокировка при неисправности.
• Независимые регулируемые DC‑выходы (110 В / 220 В) для вспомогательного питания или специальных тестов.

Технические выходы и диапазоны

• Выход переменного тока (AC)
  • Фазный ток (RMS): 0 ~ 40 А; точность угла: 0,2°
  • 3‑фазный параллельный ток (RMS): 0 ~ 120 А
  • Длительный фазный ток: 10 А
  • Макс. мощность на фазный ток: 450 ВА; 3‑параллель макс.: 900 ВА; макс. допустимое время для 3‑параллель: 10 с
  • Диапазон частот (основная): 0 ~ 1000 Гц; гармоники: до 20
• Выход постоянного тока (DC)
  • Токовый выход: ±10 А/фаза; ±30 А при 3 параллельных; точность выхода: 0,5°
• Выход переменного напряжения
  • Фазное напряжение (RMS): 0 ~ 120 В; линейное напряжение (RMS): 0 ~ 240 В
  • Фаза / линей-фаз выходная мощность: 80 ВА / 100 ВА
  • Диапазон частот: 0 ~ 1000 Гц; гармоники: до 20
• Выход постоянного напряжения
  • Диапазон фазного напряжения: ±160 В (точность 0,5°); диапазон линейного напряжения: ±320 В
  • Фаза / линей-фаз выходная мощность: 70 ВА / 140 ВА
• Измерение времени
  • Диапазон: 0,1 ms ~ 9999 s; точность измерения < 0,1 ms

Характеристики / Технические данные

• Модель: UHV-702
• Бренд: UHV Power
• Тип продукта: комплект тестера защиты трехфазных реле
• Управление и дисплей: графический ЖК 320×240; поворотной контроллер; ПО для ПК для автоматических тестов
• Фазовые выходы: стандарт 4‑фазное напряжение + 3‑фазный ток; четвертая фаза настраиваема (3U0, синхронное обнаружение, произвольная выходная величина)
• I/O: 8 входных контактных каналов, 4 пары выходных нулевых контактов (расширяемые); входы совместимы с потенциалом 0–250 В
• Защита и надежность: отвод тепла, мягкий пуск, многоуровневая защита, самодиагностика/блокировка
• Встроенное DC‑питание: регулируемые DC‑выходы (110 В / 220 В)
• Документация: руководство пользователя и свидетельство калибровки (PDF)

Применение

• Калибровка и проверка реле, тестирование систем защиты, воспроизведение аварий и ввод в эксплуатацию защит на объекте.
