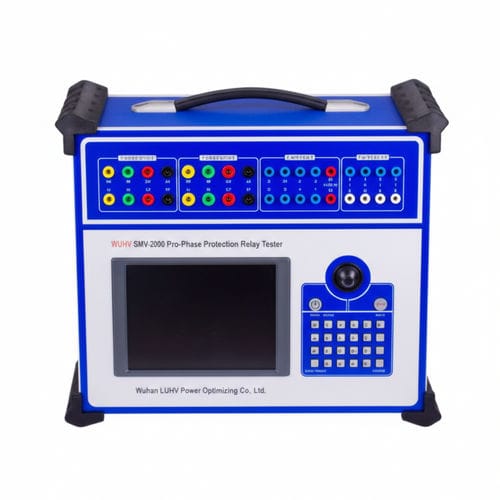

Испытательное устройство вторичным впрыском UHV-1200

напряжениятокаавтоматическое

UHV-1200 — это тестер реле для вторичных инъекционных испытаний, способный генерировать гибкие комбинации напряжений и токов по максимум шести фазам. Поддерживает несколько режимов выхода (конвенциональные 4 фазы, трёхфазный, 6‑фазный и 12‑фазный комбинируемый) и подходит для испытаний релейной защиты, дифференциальных испытаний трёхфазных трансформаторов и тестов быстрого отключения / самоинъекции установки.

Ключевые функции

• Гибкая комбинация выходного напряжения и тока: конфигурация по шести фазам с режимами 4‑фаз, трёхфазный ток, 6‑фазный и комбинируемый 12‑фазный выход.
• Предназначен для традиционных тестов защиты реле, дифференциальных испытаний трансформаторов и процедур быстрого отключения / самоинъекции.
• Прямое подключение к ПК по USB для управления, сбора данных и формирования отчётов.
• Модульные линейные усилители мощности на выходе: высокая достоверность, низкие искажения и хорошая линейность для больших и малых токов.
• Высокопроизводительный центральный блок с DSP‑управлением и высокоразрешающим D/A‑преобразованием для точной генерации форм сигнала.
• Мощное ПО для автоматизации испытаний, анализа параметров защиты, воспроизведения отказов, векторного отображения и генерации онлайн‑отчётов.
• Аппаратные и программные защиты: мягкий пуск, диагностика неисправностей, блокировка выхода и оптимальное тепловое управление.

Общие параметры (выдержка)

• Тип: -
• Число выходных фаз (каналов ток/напряжение): стандартно шесть фаз
• Диапазон выходного переменного тока: 30 A/фаза или до 180 A (шесть фаз параллельно)
• Диапазон выходного постоянного тока: ±10 A/фаза
• Диапазон выходного переменного напряжения: 120 V AC/фаза
• Диапазон выходного постоянного напряжения: 160 V DC/фаза

Номинальные параметры (выдержка и структурировано)

• Выход переменного тока:
  • Значение на фазу (шестифазный режим): 0 – 30 A
  • Точность выхода: класс 0.1 (по спецификации)
  • Значение на фазу (виртуальный трёхфазный режим): 0 – 60 A
  • Шестифазный параллельный ток: 0 – 180 A
  • Допустимое длительное значение фазного тока: 10 A
  • Макс. выходная мощность на фазу: 450 VA
  • Макс. мощность при 6‑ф параллеле: 1000 VA (допустимо 10 с)
  • Частотный диапазон (основная частота): 0 – 1000 Hz
  • Поддерживаемый порядок гармоник: 0 – 20
• Выход постоянного тока:
  • Выход DC по фазе: 0 – ±10 A
  • Максимальная рабочая нагрузочная разность напряжения: см. таблицу спецификаций
  • Номинальный опорный DC‑выход: 20 V
  • Виртуальное значение фазного напряжения (DC‑режим): 0 – 120 V
  • Режим удвоителя напряжения: 0 – 240 V
  • Примеры выходной мощности (фаза/линия): 80 VA / 100 VA
  • Частотный диапазон для моделирования DC: 0 – 1000 Hz ; порядок гармоник: 0 – 20
• Выход напряжения (AC/DC для моделирования сети):
  • Амплитуда фазы: 0 – ±160 V
  • Точность амплитуды фазы: класс 0.2 (по спецификации)
  • Линейная амплитуда: 0 – ±320 V
  • Пример мощности на фазу/линия: 70 VA / 140 VA
• Ввод/вывод и интерфейсы
  • Входы: 8 каналов входа; диапазон 1 – 20 mA, 24 V (поддерживаются потенциал‑свободные контакты)
  • Уровни потенциал‑контактов: положение “0”: 0 – +6 V ; положение “1”: +11 V – +250 V
  • Выходные каналы: 4 канала; потенциал‑контакты; DC: 220 V / 0.2 A ; AC: 220 V / 0.5 A
• Измерение времени:
  • Диапазон: 0.1 ms – 9999 s
  • Точность измерения: < 0.1 ms

Характеристики / технические спецификации

• Режимы выхода: 4‑фазный конвенциональный, трёхфазный, 6‑фазный, 6 фазных токов, комбинируемый 12‑фазный выход.
• AC ток на фазу: до 30 A ; 6‑ф параллельно: до 180 A.
• DC ток на фазу: ±10 A.
• AC напряжение на фазу: до 120 V ; DC напряжение на фазу: до 160 V ; удвоитель до 240 V.
• Типичная мощность на фазу: 70–80 VA ; макс. при параллелизации: до 1000 VA.
• Частотный диапазон: 0–1000 Hz (основная) ; гармоники до 20‑го порядка.
• Точности: выходы тока/напряжения по таблицам спецификаций (класс 0.1 / 0.2 где указано).
• Ввод/вывод: 8 входных каналов ; 4 выходных канала контактов (DC/AC указаны).
• Измерение времени: 0.1 ms – 9999 s, точность < 0.1 ms.
• Управление и сбор данных: USB‑интерфейс, специализированное ПО для автоматизации, анализа, векторного отображения и формирования отчётов.
• Аппаратная конструкция: модульные линейные усилители мощности для высокой достоверности и низких искажений ; DSP‑управление и высокоразрешающее D/A‑преобразование.
• Защиты: мягкий пуск, блокировка выхода, самодиагностика и оптимальное тепловыделение.

Документация / медиа

• Руководство пользователя (PDF) и сертификат калибровки (PDF) доступны.
• Демонстрационные видео и материалы (например, ссылки на YouTube) доступны на странице продукта.
