Тестер для сети UHV-802

рабочих характеристикимпульса токанапряжения

Введение продукта

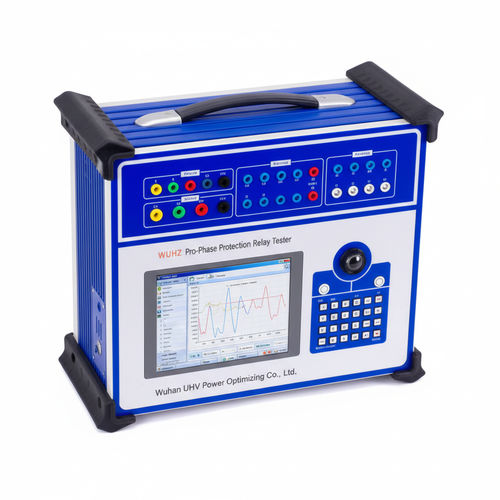

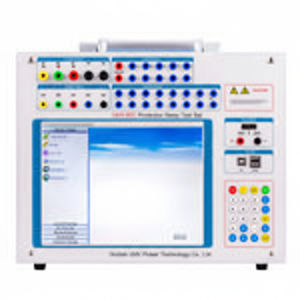

UHV-802 — трёхфазный тестер реле, предназначенный для испытаний инжекции вторичного тока и проверки защит. Он интегрирует промышленный компьютер под Windows, 6.4" TFT цветной экран, трекбол и оптимизированную клавиатуру для автономной работы в поле или управления с внешнего ПК.

Ключевые особенности

• Гибкие выходы: стандартные 4-фазные напряжения и 3-фазные токи; фазный ток 0–40 A, трёхфазный параллельный ток до 0–120 A; фазное напряжение 0–120 V, линейное 0–240 V.
• Линейные усилители высокой точности (не переключающиеся) для чистых форм сигналов и низких искажений.
• Управление DSP — быстрое реальное время обработки, широкий частотный диапазон (0–1000 Hz) и высокоразрешающая D/A-конверсия.
• Два режима работы: автономно с встроенной клавиатурой/мышью или с управлением через USB/RS232/Ethernet.
• Встроенные регулируемые DC-выходы (110 V и 220 V) и полный набор I/O, включая коммутируемые входы/выходы и каналы измерения времени.

Преимущества для инженеров

• Точная генерация и измерение сигналов благодаря DSP и высокоточному АЦП для надёжных проверок защиты.
• Автоматизированные тестовые последовательности, воспроизведение аварий и формирование отчётов сокращают ручную работу.
• Портативная конструкция в одном блоке подходит для ввода в эксплуатацию, обслуживания и выездных работ.
• Функции самозащиты (тепловая защита, аппаратные и программные диагностики) обеспечивают сохранность прибора и корректность испытаний.

Сценарии применения

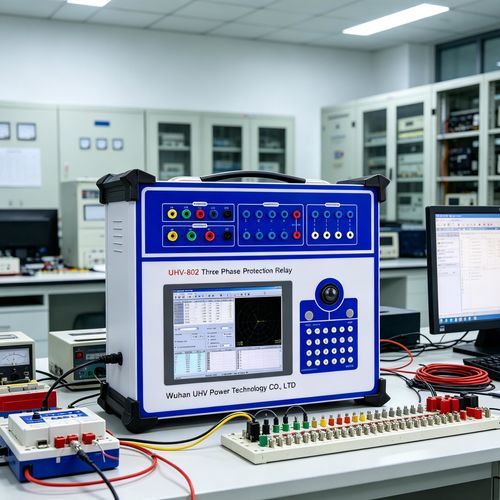

• Пусконаладочные работы и приёмочные испытания защиты на заводе.
• Профилактическое обслуживание и калибровка реле на подстанциях, электростанциях и промышленных объектах.
• Моделирование отказов и локализация неисправностей с помощью воспроизведения аварий и анализа векторных диаграмм.

Детали продукта — электрические выходы

Выход переменного тока (AC)
Фазный ток (RMS): 0–40 A
Точность выхода: 0,2°
3-фазный параллельный ток (RMS): 0–120 A
Длительный фазный ток: 450 VA
Макс. выходная мощность (3 параллели): 900 VA
Макс. допустимое время работы (3 параллели): 10 s
Диапазон частот (основной): 0–1000 Hz
Порядок гармоник: 0–20

Выход постоянного тока (DC)
Выходной ток: 0–±10 A / фаза ; 0–±30 A (3 параллели)
Точность выхода: 0,5°
Максимальное выходное напряжение под нагрузкой: 20 V

Выход переменного напряжения (AC)
Фазное напряжение (RMS): 0–120 V
Точность выхода: 0,2°
Линейное напряжение (RMS): 0–240 V
Фазная/линейная мощность: 80 VA / 100 VA
Диапазон частот (основной): 0–1000 Hz
Порядок гармоник: 0–20

Выход постоянного напряжения (DC)
Диапазон фазного напряжения: 0–±160 V
Точность выхода: 0,5°
Диапазон линейного напряжения: 0–±320 V
Фазная/линейная мощность: 70 VA / 140 VA

Коммутируемые I/O и измерение времени
Коммутируемые входы: 8 каналов (пустой контакт 1–20 mA, 24 V). Потенциальный контакт: "0": 0–+6 V ; "1": +11 V–+250 V
Коммутируемые выходы: 4 пары (DC: 220 V/0.2 A ; AC: 220 V/0.5 A)
Измерение времени: диапазон 0.1 ms–9999 s ; точность 0.1 ms

FAQ (выдержка)

• В: Зачем регулярно тестировать реле? О: Для обнаружения старения и дрейфа параметров и обеспечения корректной работы защит.
• В: В чём преимущество микропроцессорного тестера? О: DSP/микропроцессор обеспечивает большую точность, автоматизацию и возможность сложной симуляции отказов.

Технические характеристики

• Модель: UHV-802
• Дисплей: 6.4" TFT true color
• Система: встроенный Windows (англ. интерфейс)
• Интерфейсы: USB, RS232, Ethernet 10/100 M
• AC ток на фазу: 0–40 A ; 3-фазы параллельно: 0–120 A
• AC напряжение фаза: 0–120 V ; линия: 0–240 V
• DC выходы: ток ±10 A/фаза, ±30 A (3 параллели) ; напряжение ±160 V фаза, ±320 V линия
• Частотный диапазон: 0–1000 Hz ; гармоники: 0–20
• Измерение времени: 0.1 ms–9999 s ; точность 0.1 ms
