Тестер фазы UHV-1201

порядка чередования фазнапряжениярабочих характеристик

Краткое описание

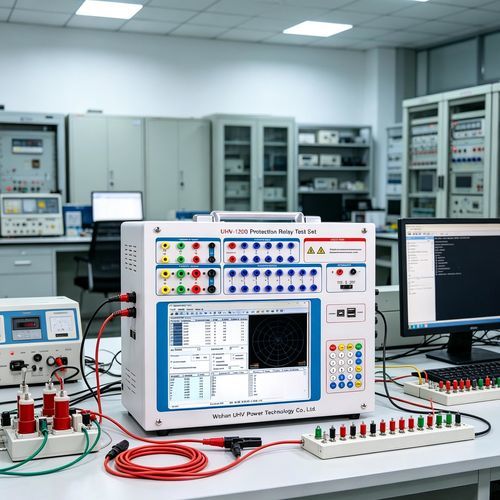

UHV-1201 — компактный микрокомпьютерный тестер релейной защиты, соответствующий DL/T 624-2023. Поддерживает гибкие комбинации до 6-фазных выходов напряжения и 6-фазных выходов тока (с возможностью расширения до 12 фаз) для комплексной проверки реле защиты, включая дифференциальные испытания трансформаторов и полевые инъекции для схем защиты.

Особенности продукта

• Универсальная конфигурация выходов
  • Стандарт: 4-фазное напряжение (120 V/фаза) и 3-фазный ток (120 A/фаза); можно настроить как 6-фазное напряжение и 6-фазный ток
  • Четвёртый канал напряжения (Ux) настраиваем как 3U0 или пользовательское напряжение
• Интерфейс пользователя
  • Встроенный трекбол и оптимизированная клавиатура с большим TFT-дисплеем (Chinese Windows OS)
  • Готов к работе при запуске для упрощённой эксплуатации в полевых условиях
• Двойные режимы управления
  • Автономная работа с панели
  • Управление с внешнего ПК с паритетом функций
• Генерация сигналов высокой точности
  • Выходы под управлением DSP и модульные линейные (неимпульсные) усилители для сохранения формы сигнала и снижения помех HF/MF
  • Диапазон частот (фундаментальная): 0–1000 Hz, поддержка гармоник 1–20
• Портативность и защита
  • Габариты 375×350×180 мм, масса 17 кг; быстрый запуск для полевых испытаний
  • Оптимизированное тепловое управление, схема мягкого пуска и аппаратно/программные защиты с автоматической диагностикой
• Комплексное ПО для тестирования
  • Автоматизированные процедуры проверки, проверка настроек защиты, моделирование/воспроизведение неисправностей, запись в реальном времени, векторный дисплей и мгновенная генерация отчётов
• Вспомогательный DC и связь
  • Два регулируемых вспомогательных DC выхода 110 V/220 V и независимое питание для внешних устройств
  • Два USB и RS232 интерфейса; поддержка внешней клавиатуры/мыши и связь с ПК

Параметры продукта
Модель: UHV-1201
Manufacturer: Wuhan UHV Power Technology Co.,Ltd
Число токовых каналов: стандартно 6 фаз
Число напряж. каналов: стандартно 6 фаз
Диапазон выходного тока AC: 30 A/фаза (или 180 A при 6-параллели)
Диапазон выходного тока DC: ±10 A/фаза
Диапазон выходного напряжения AC: 0–120 V AC/фаза
Диапазон выходного напряжения DC: 0–±160 V DC/фаза

Выход переменного тока
6-фазный по фазе (RMS): 0–30 A, точность 0.2
3-фазный по фазе (RMS): 0–60 A
6-фазный параллельный (RMS): 0–180 A
Длительно допустимый фазовый ток (RMS): 10 A
Макс. мощность вывода тока по фазе: 300 VA
Макс. мощность вывода 6-фазного параллеля: 1000 VA (допустимо на 10 с)
Частотный диапазон (фундаментал): 0–1000 Hz
Поддержка гармоник: 1–20

Выход постоянного тока
Выход: 0–±10 A/фаза, точность 0.5
Максимальное напряжение на нагрузке: 20 V

Выход переменного напряжения
Фазное напряжение (RMS): 0–120 V, точность 0.2
Линейное напряжение (RMS): 0–240 V
Мощность фаз/линии: 80 VA / 100 VA
Частотный диапазон: 0–1000 Hz
Поддержка гармоник: 1–20

Выход постоянного напряжения
Фазная амплитуда: 0–±160 V, точность 0.5
Линейная амплитуда: 0–±320 V
DC мощность фаз/линии: 70 VA / 140 VA

Коммутация и I/O
8 входов коммутации: безпотенциальный контакт 1–20 mA, 24 V ; контактный режим 0: 0–+6 V ; режим 1: +11–+250 V
4 пары коммутационных выходов: DC 220 V/0.2 A ; AC 220 V/0.5 A

Измерение времени и механика
Диапазон измерения времени: 0.1 ms – 9999 s
Точность измерения: < 0.1 ms
Габариты: 375 × 350 × 180 mm
Масса: 17 kg

Технические характеристики

• Модель: UHV-1201
• Выходы: до 6-фазного напряжения и 6-фазного тока (расширяемо до 12 фаз)
• AC ток на фазу: 0–30 A RMS (точность 0.2)
• 6-фазный параллельный AC ток: до 180 A RMS
• DC ток на фазу: 0–±10 A (точность 0.5)
• AC напряжение на фазу: 0–120 V RMS (точность 0.2)
• DC напряжение на фазу: 0–±160 V (точность 0.5)
• Частотный диапазон: 0–1000 Hz ; гармоники: 1–20
• Интерфейсы: Dual USB, RS232 ; поддержка внешней клавиатуры/мыши и ПК
• Коммутационные I/O: 8 входов, 4 пары выходов
• Габариты: 375×350×180 mm ; масса: 17 kg
