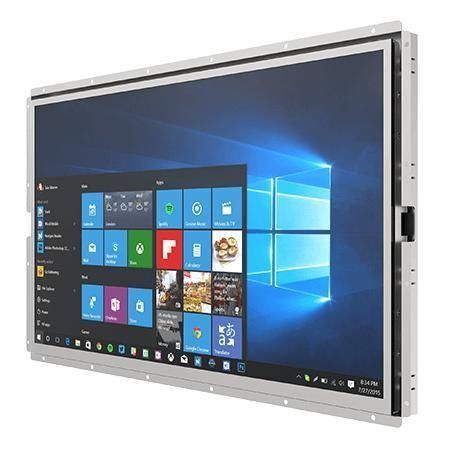

Панельный ПК с резистивным сенсорным экраном W24IF7T-OFA2

24"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Обзор
Winmate W24IF7T-OFA2 — 24-дюймовый Open-Frame промышленный панельный ПК на базе процессоров Intel® 9th Gen Core™ (i3/i5/i7, Coffee Lake Refresh). Предназначен для управления станками, автоматизации заводов и HMI операторов, где требуются промышленная надежность, гибкие варианты монтажа и длительная доступность компонентов.

Ключевые характеристики

• 24" 1920 x 1080 резистивный сенсорный экран (защитное стекло без сенсора — опция)
• Процессоры Intel® Core™ i3/i5/i7 (Coffee Lake Refresh)
• Гибкие варианты хранения: отсек 2,5" HDD, M.2 NVMe/SATA, SATA III (RAID 0/1 опц.)
• Множество I/O: 2 последовательных порта, 4 x USB 3.2 Gen1 Type-A, 2 x Gigabit LAN
• Питание 12 V DC Din4 с замком; TPM 2.0; опционально WLAN/Bluetooth

Детали продукта
Дисплей

• Размер: 24.0 inches
• Сенсор/стекло: резистивный сенсорный экран (опция); защитное стекло без сенсора (опция)
• Разрешение: 1920 x 1080
• Яркость панели: 250 нитов
• Контраст: 3000:1
• Углы обзора: 89/89/89/89
• Активная область: 527.04 x 296.46 mm

Системные характеристики

• Процессоры: Intel Core i7-9700TE (1.8 GHz, до 3.8 GHz по умолчанию); i5-9500TE и i3-9100TE опционально
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64GB (32GB на слот)
• Хранилище: 128GB SSD по умолчанию; опции 256/512/1TB/2TB; M.2 2280/2242 M-Key (NVMe или SATA); 2 x SATA III для 2,5"
• Ethernet: двойной контроллер Intel® Gigabit
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu опционально

Механика

• Габариты: 576 x 344 x 69 mm (варианты 615.4 x 392 x 81 mm в зависимости от конфигурации)
• Вес: ≈ 6,3 kg
• Крепление: Open frame (по умолчанию); panel mount и VESA опции
• Корпус: металлический; охлаждение: с вентилятором

Эксплуатационные условия

• Влажность эксплуатации: 10%–90% RH, без конденсации
• Рабочая температура: 0°C до 50°C
• Температура хранения: -10°C до 60°C

Сертификация

• CE
• FCC

Порты I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Серийные: 1 x RS232/422/485 (по умолчанию RS232), 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Видео: 1 x DP 1.2 (по умолчанию); 1 x HDMI 1.4 (опция)
• Аудио: Mic in, Line out, 2 x динамика
• Расширение: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 опционально
• Индикаторы и управление: LED питания/хранилища; ручка регулировки яркости; кнопки Power и Reset
• Питание: 1 x 12V DC Din4 фиксируемый разъем; адаптер 12V 120W

Аксессуары

• Адаптер 100~240V AC → DC (12V 120W)
• Сетевой кабель, VESA винты, CD с драйверами и руководство

Технические характеристики

• Модель: W24IF7T-OFA2
• Бренд: Winmate
• Дисплей: 24" FHD (1920x1080), резистивный сенсор или защитное стекло
• CPU: Intel® Core™ i7/i5/i3 (Coffee Lake Refresh), по умолчанию i7-9700TE
• Память: 2 x SO-DIMM до 64GB
• Хранилище: M.2 NVMe до 4TB (опция); 2 x SATA III для 2,5" (RAID 0/1 опц.)
• LAN: двойной Gigabit Ethernet
• Сертификации: CE, FCC
